Projekt Budynku usługowego z częścią mieszkalną – Projekt Pensjonatu – AT-121

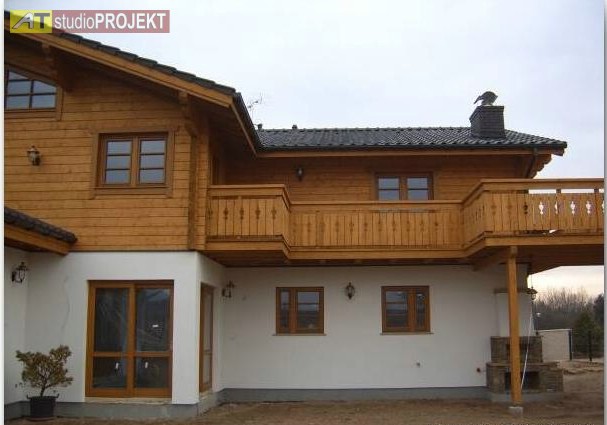

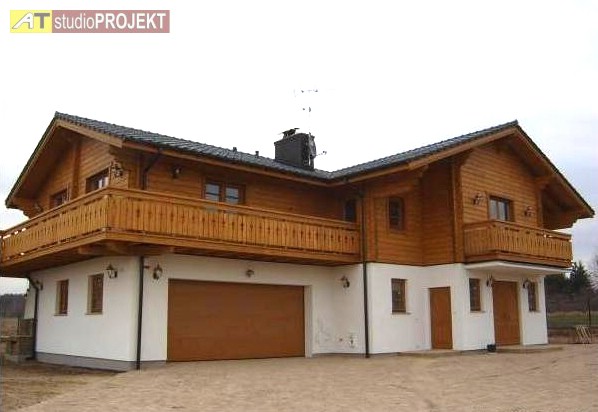

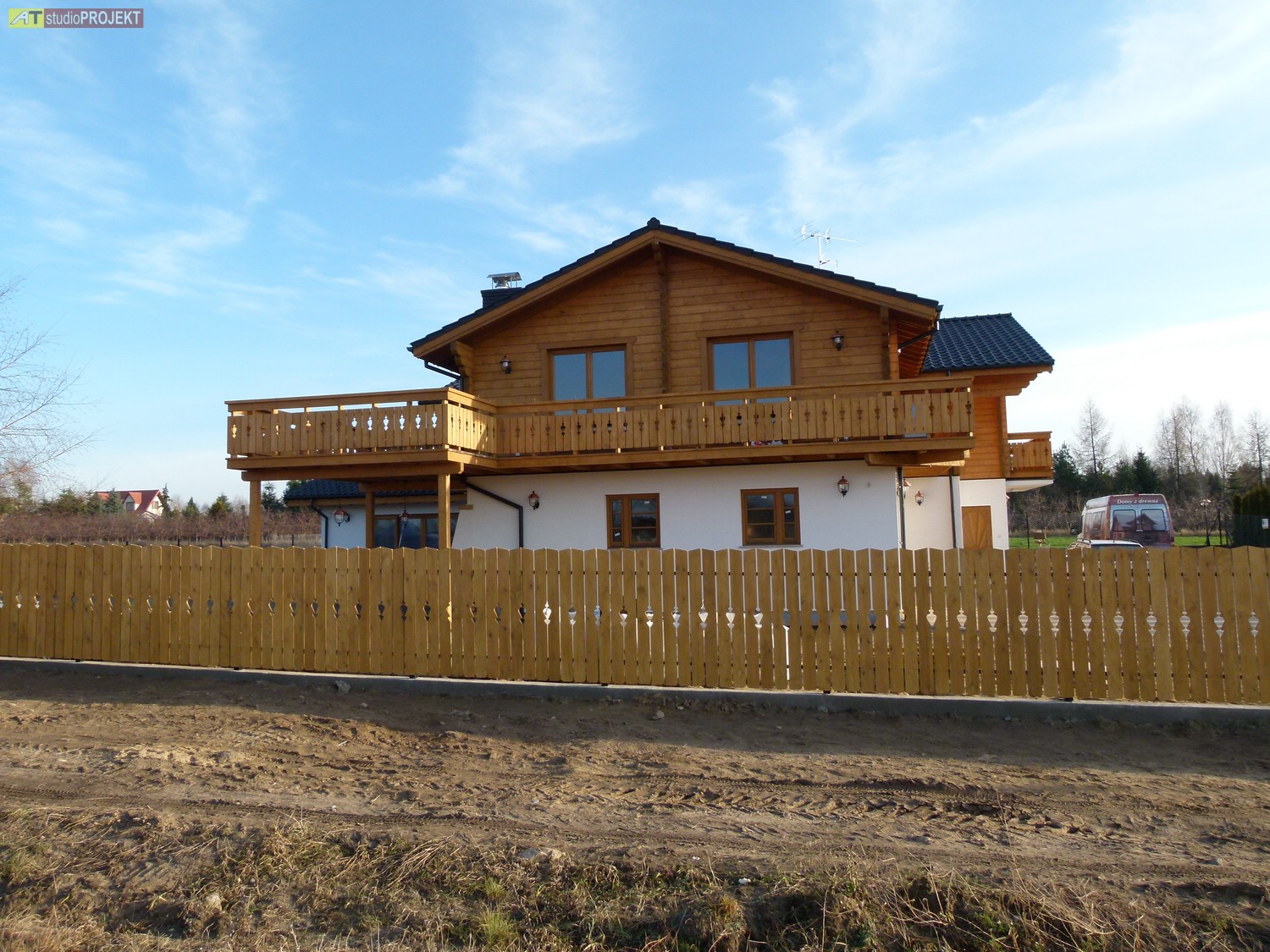

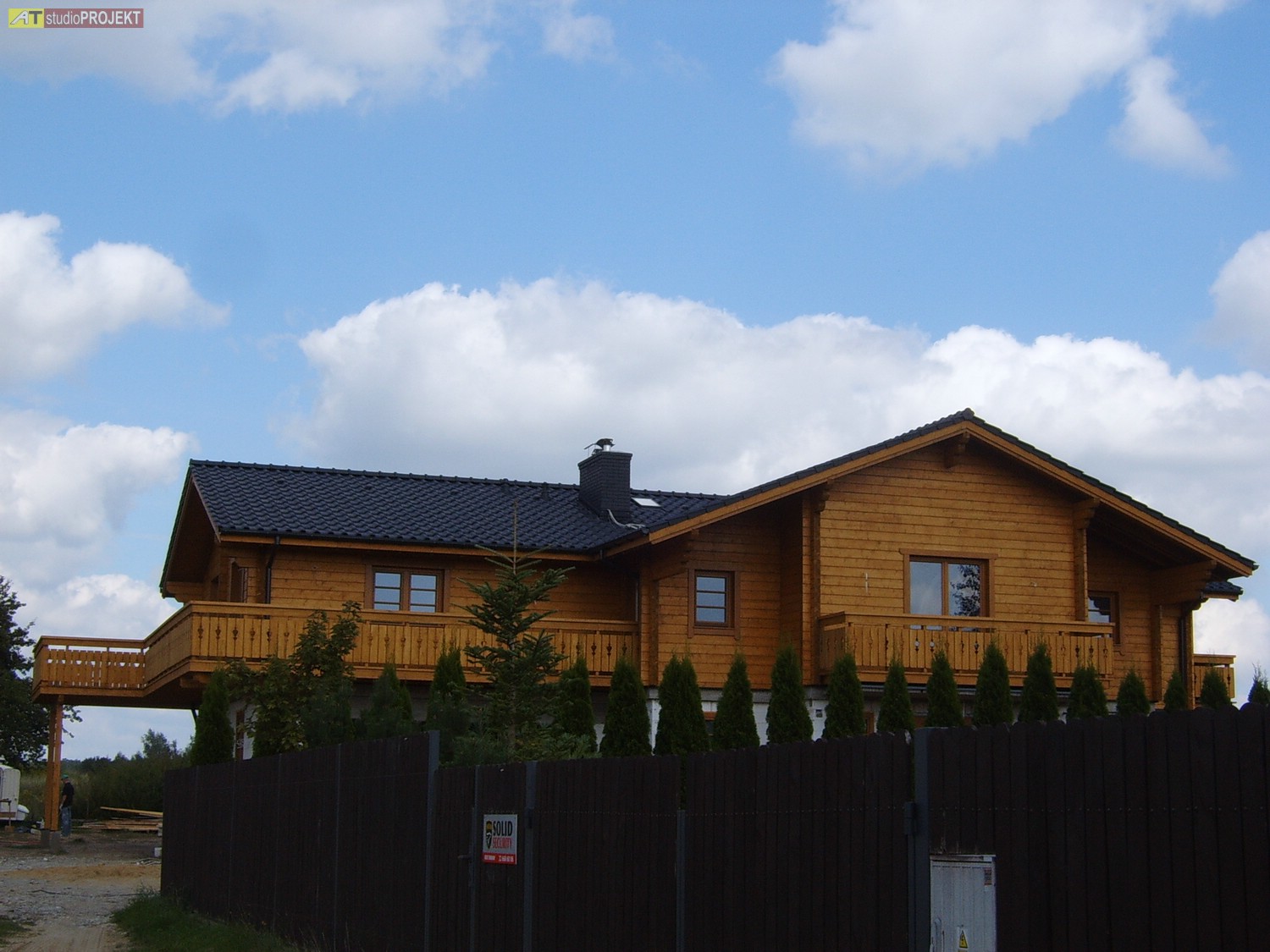

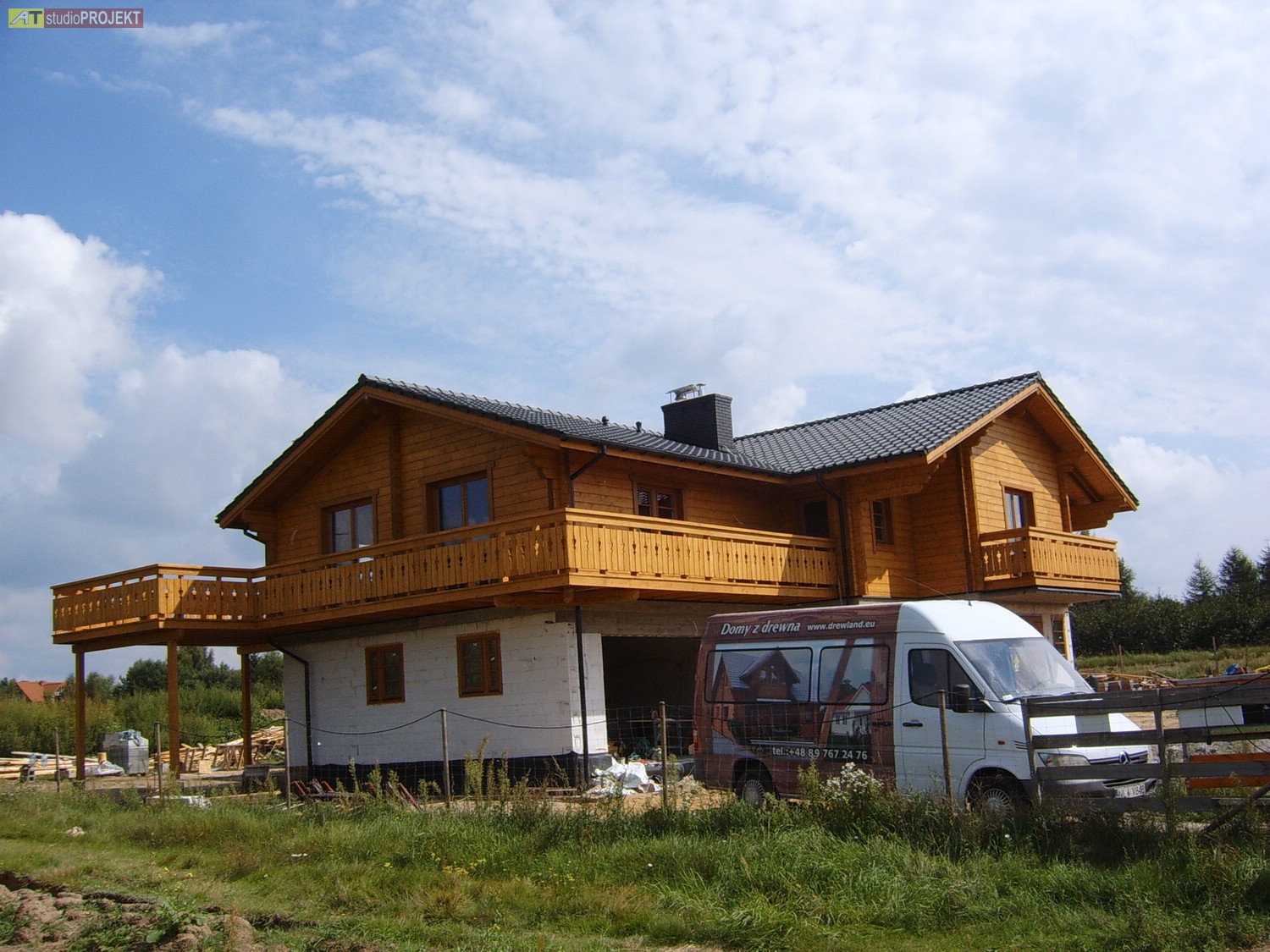

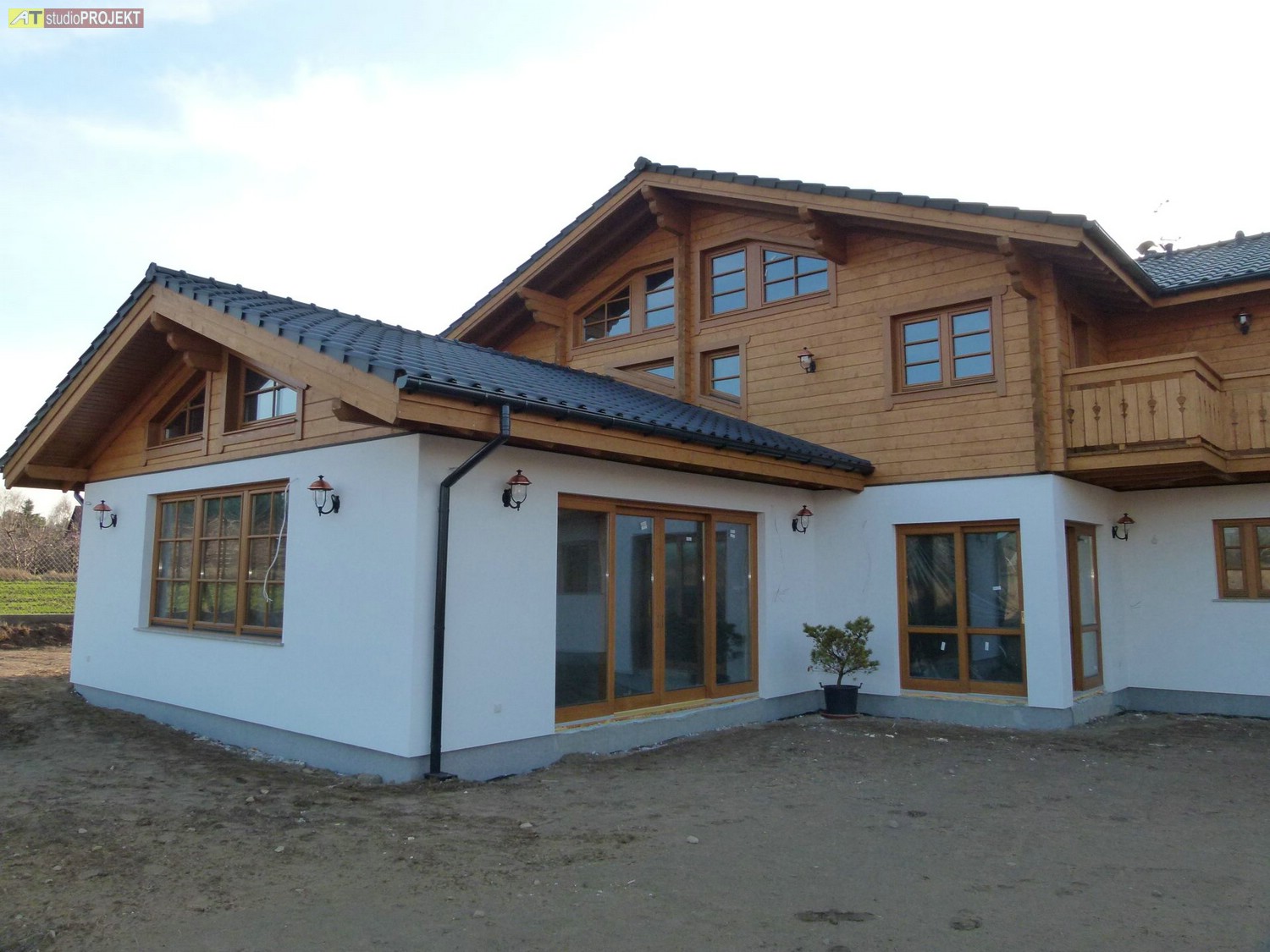

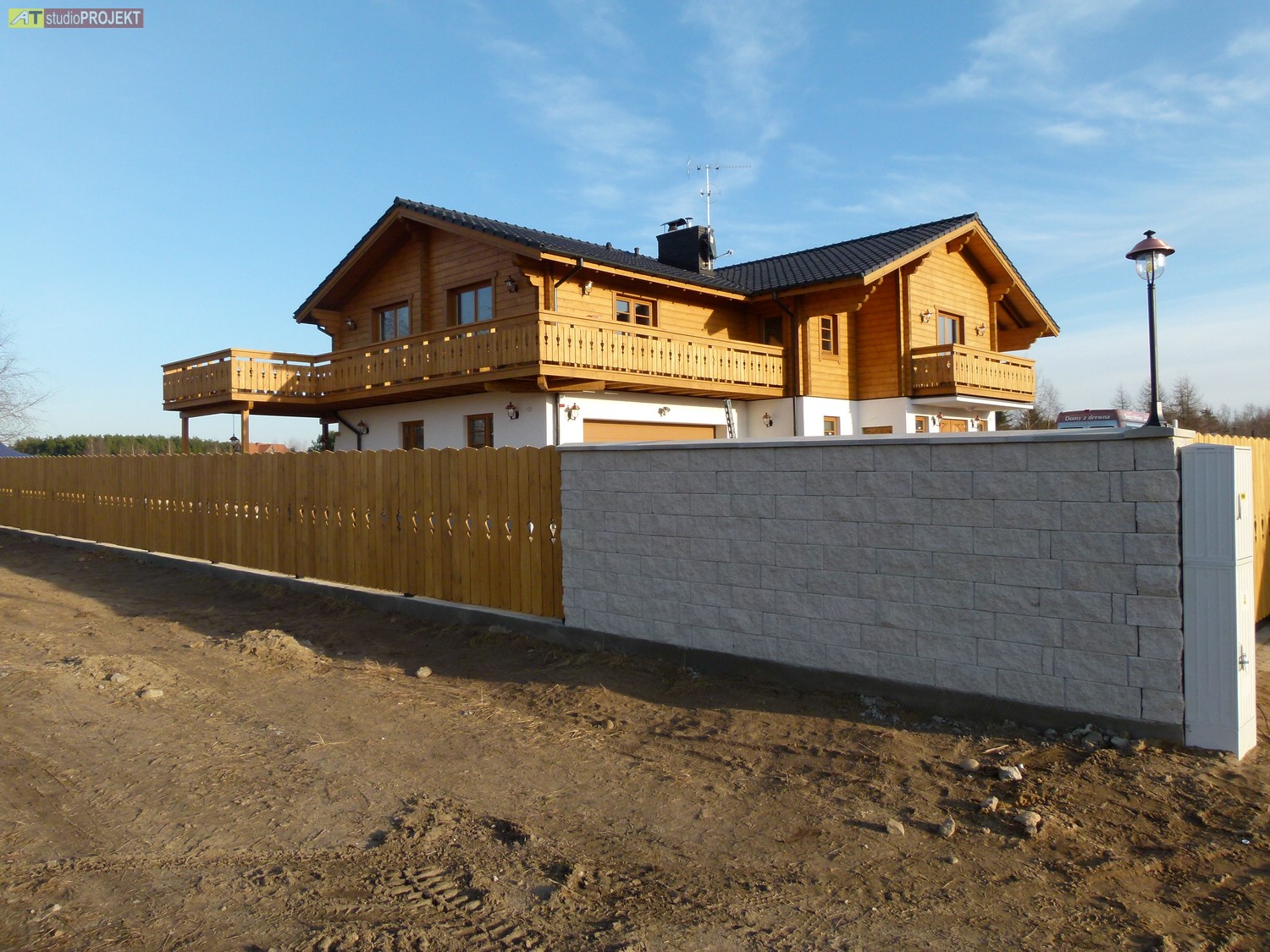

Projekt Pensjonatu zrealizowany nad Zalewem Zegrzyńskim na zlecenie Ca'del Bosco.Budynku zaprojektowano w stylu alpejskim włoskiego Tyrolu.

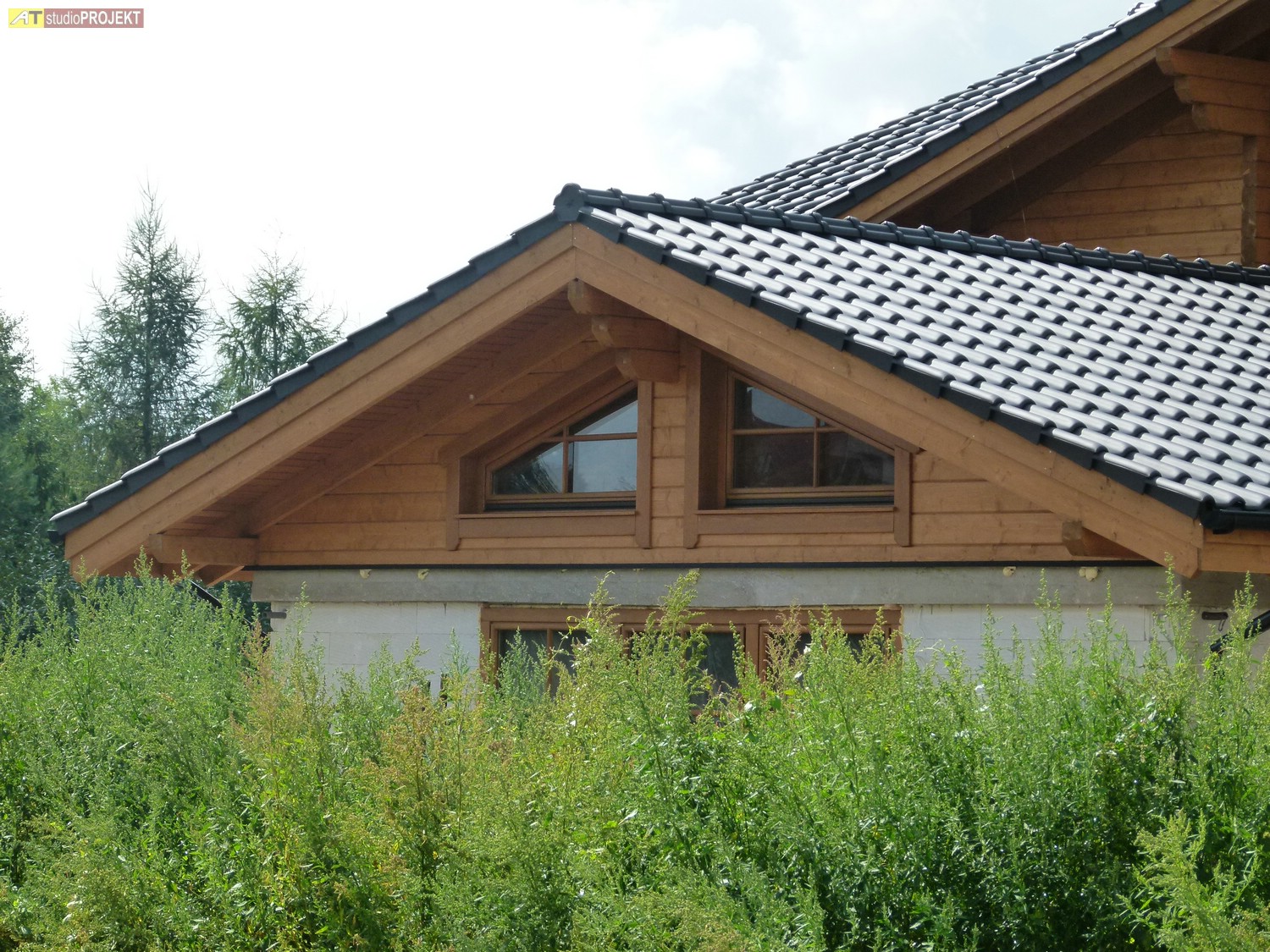

Jest to budynek dwukondygnacyjny nie podpiwniczony, dachem o konstrukcji drewnianej kryty materiałem ogniotrwałym blachodachówką.

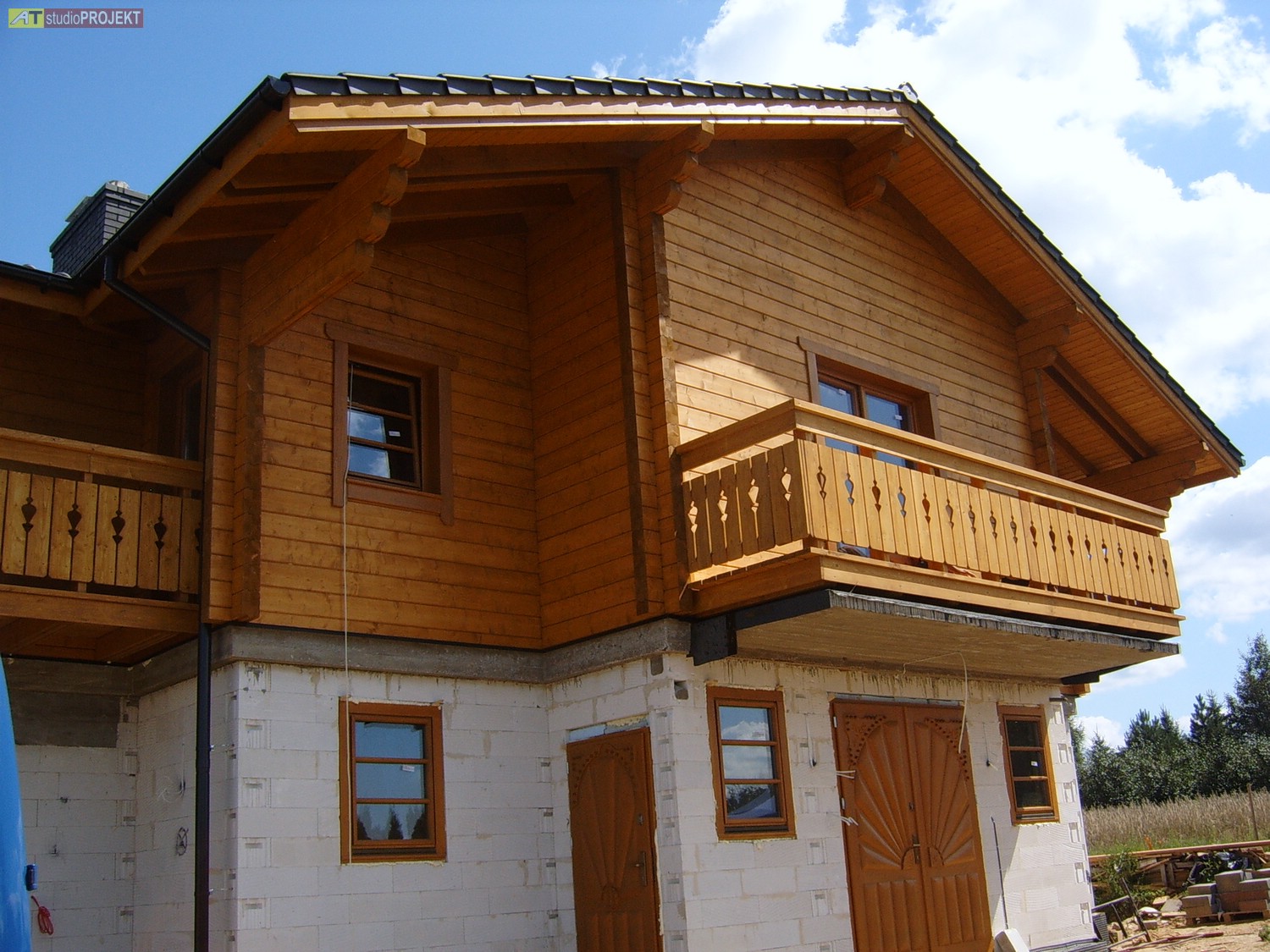

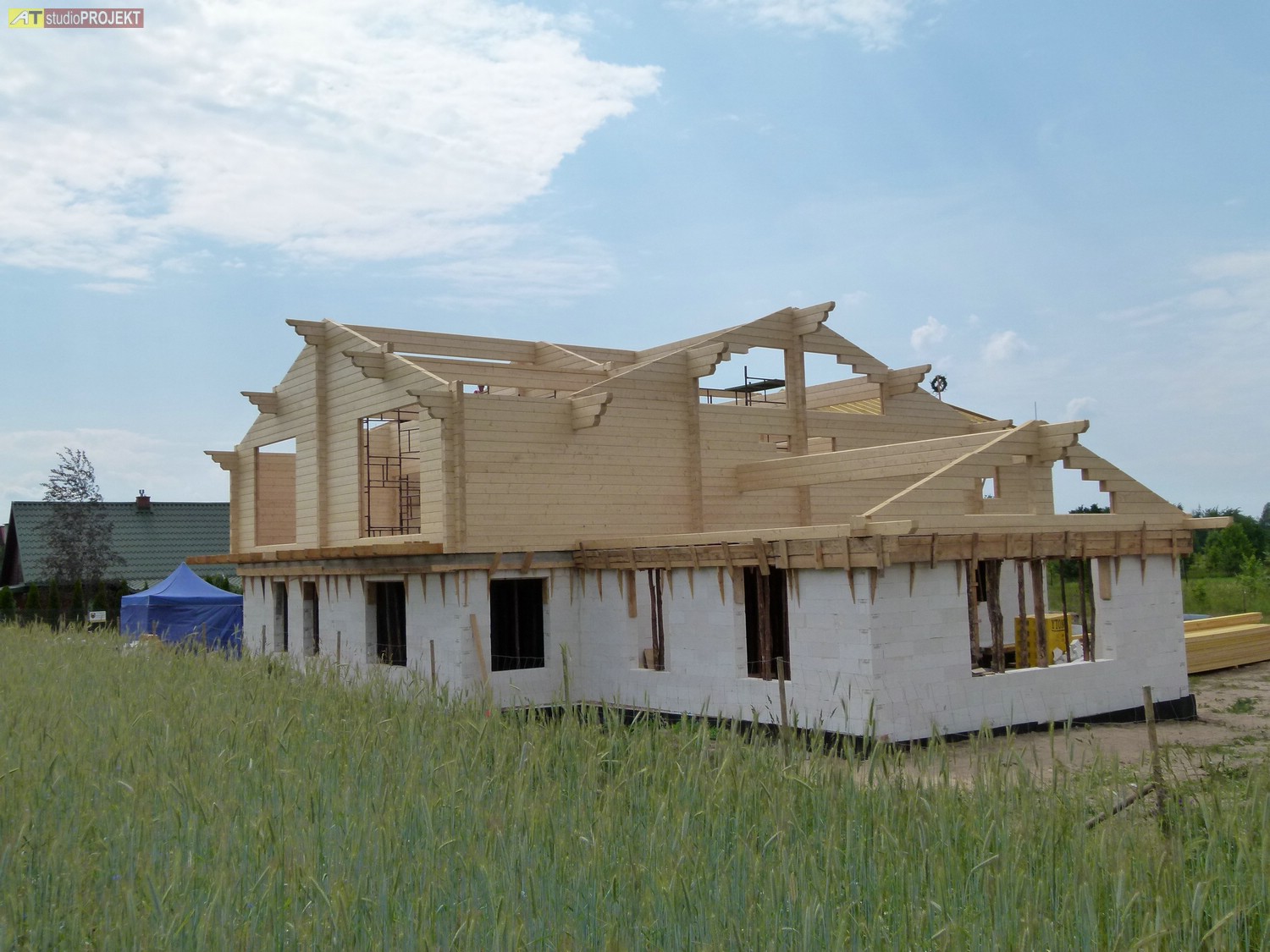

Wykonany w technologii mieszanej :
parter – murowany z bloczków gazobetonowych gr.24cm ocieplonych od zewnątrz styropianem gr.15cm ,

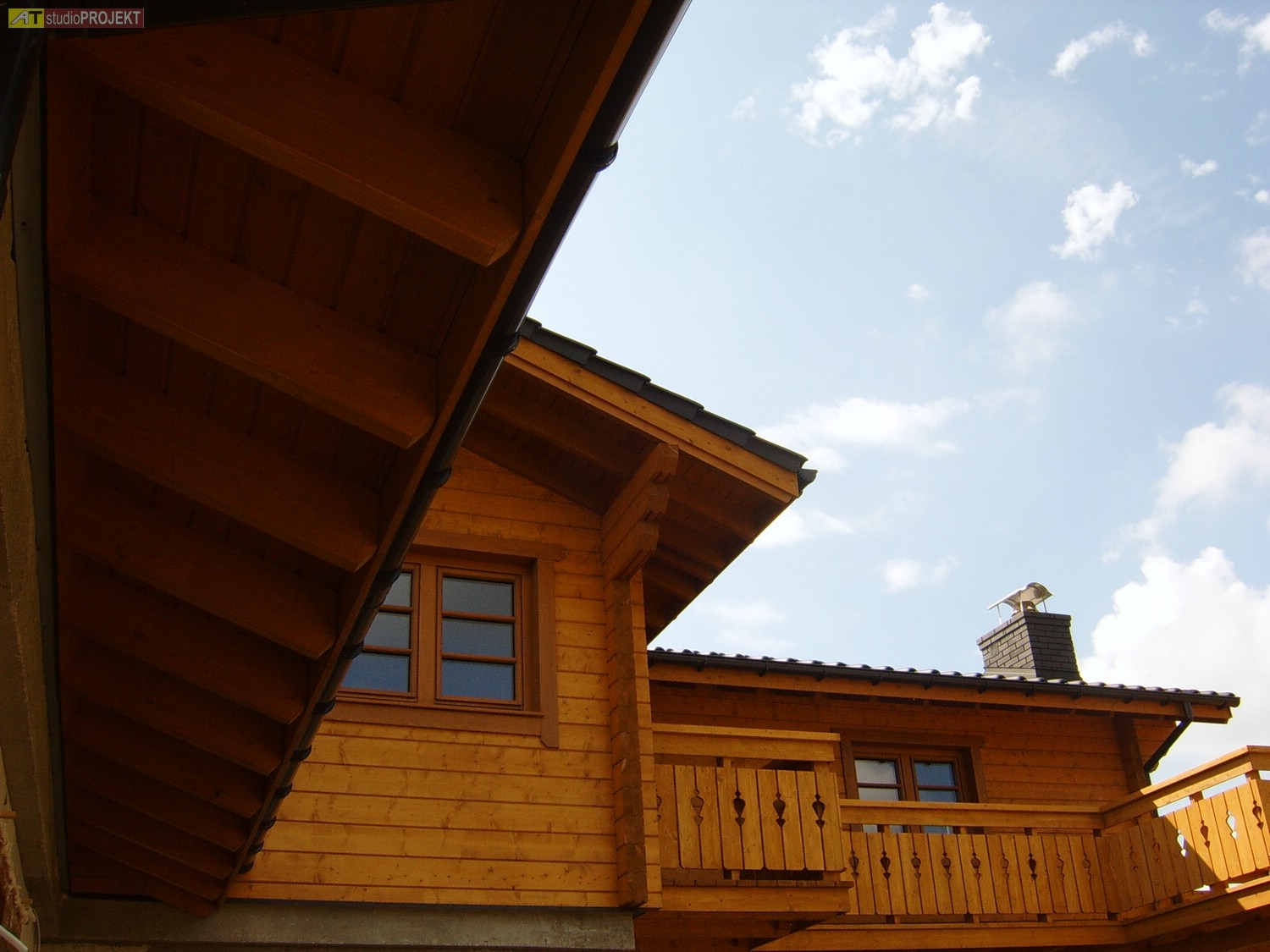

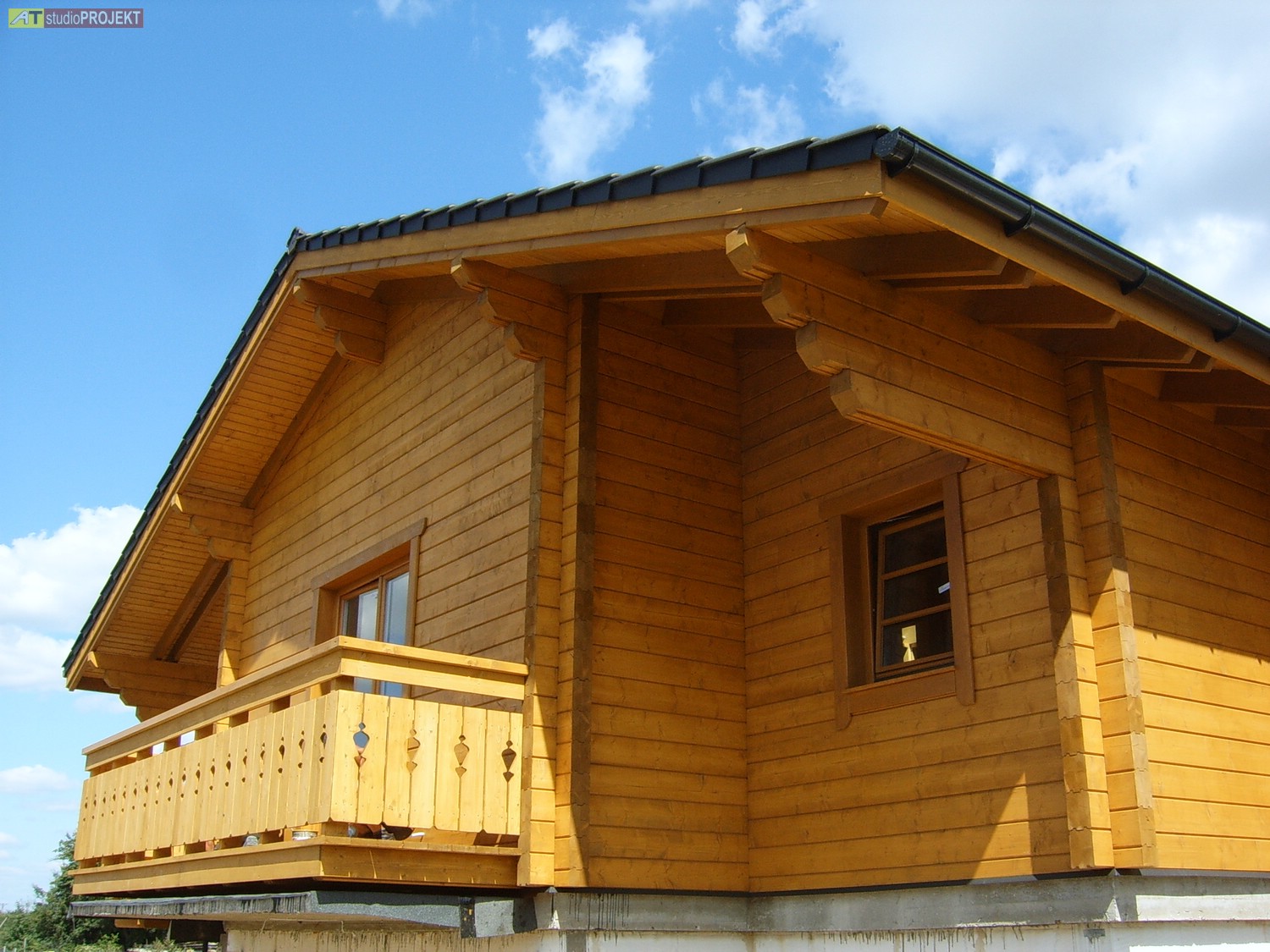

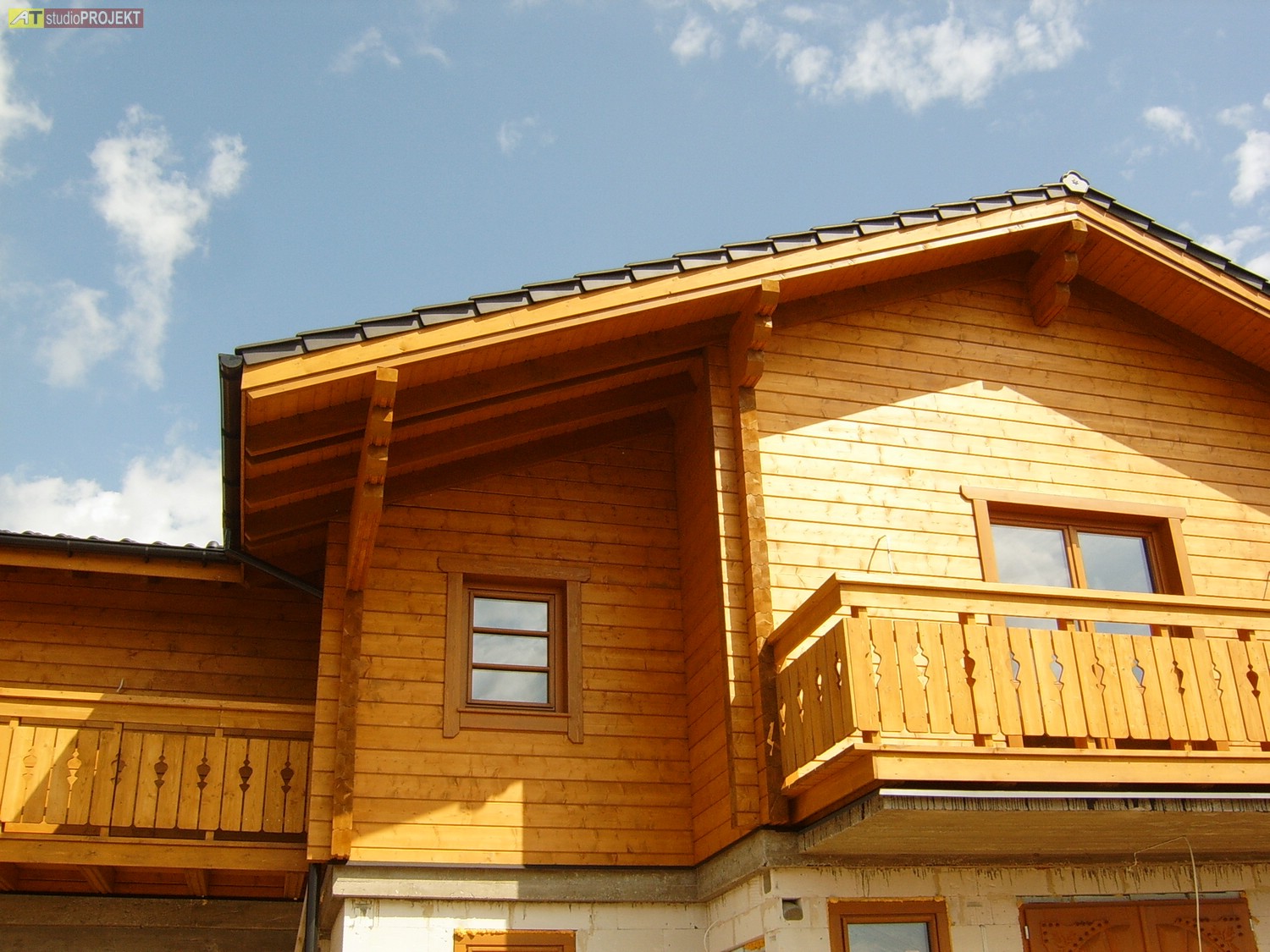

poddasze - drewniane z bala klejonego gr.16cm.
Połączenie ścian wieńcowych na obłap z ostatkami.
Elementy projektuje się z drewna sosnowego wysuszonego w suszarni do wilgotności 18%, ściany poddasza ocieplone od wewnątrz wełna mineralną gr. 16cm, strop belkowy drewniany .
Zestawienie powierzchni
| Powierzchnia użytkowa | 384.9m2 |
|---|---|
| Powierzchnia netto | 460.2m2 |
| Powierzchnia zabudowy | 308m2 |
| Powierzchnia całkowita | 509.2m2 |
| Kubatura | 1940m3 |
| Wysokość budynku | 8m |
| Minimalne wymiary działki | 29 x 31m |
| Szerokość budynku | 20.87m |
| Długość budynku | 22.13m |
Technologia i konstrukcja
– ściany zewnętrzne parteru- Ytong gr.24cm +styr. 15cm
– ściany zewnętrzne poddasza- Bal gr.16cm + welna od wewnatrz 20cm
– ściany wewnętrzne – Silka gr. 24cm
– strop -Teriva
– konstrukcja dachu – Dzwigar drewniany
– połać dachu pod kątem 25 0
– wysokość w kalenicy – 8,0m
– minimalne wymiary działki – 29,0m x 31,0m
