AT-149 Projekt Domu w nowoczesnym stylu z garażem

Parametry projektu

Pow. użytkowa: 152.51m2
Pow. zabudowy: 167.17m2
Wysokość budynku: 8.19m
Kubatur budynku: 795.73m3
Kąt nachylenia dachu: 22°
Koszt budowy:
Cena projektu:
3500 zł
Zamów projekt

Opis projektu

Projekt Domu w nowoczesnym stylu z garażem. Budynek mieszkalny jednorodzinny zaprojektowano w nowoczesnym stylu, jako obiekt dwu kondygnacyjny nie podpiwniczony, w technologii tradycyjnej murowanej, ściany zewnętrzne YTONG grubości 24cm ocieplone styropianem Termo Organika „Termonium Fasada” gr. 14cm metodą lekką mokrą, ze stropem gęsto żebrowym belkowo-pustakowym typu Teriva-4.0/1 o wysokości konstrukcyjnej 24cm, dach o konstrukcji drewnianej kryty blachą dachówkową z posypką ceramiczną. Elewację wykonano z tynku strukturalnego, natomiast cokół z płytek ceramicznych elewacyjnych. Stolarka okienna i drzwiowa aluminiowa lub PCV. Zaprojektowany budynek mieszkalny jednorodzinny spełnia wymagania dla budynków energooszczędnych.


Zestawienie powierzchni

Powierzchnia użytkowa 152.51m2
Powierzchnia netto 198.52m2
Powierzchnia zabudowy 167.17m2
Powierzchnia całkowita 258.21m2
Kubatura 795.73m3
Wysokość budynku 8.19m
Minimalne wymiary działki 20.5 x 23.8m
Szerokość budynku 13.5m
Długość budynku 15.74m

Technologia i konstrukcja

– ściany zewnętrzne : Ytong gr. 24,0cm + ocieplenie styropian 14cm

– Ściany wewnętrzne : Silka gr. 24cm

– strop : Teriva

– Konstrukcja dachu : krokwiowo-płatwiowa

– dach: blachodachówka

Rzuty

Przekrój

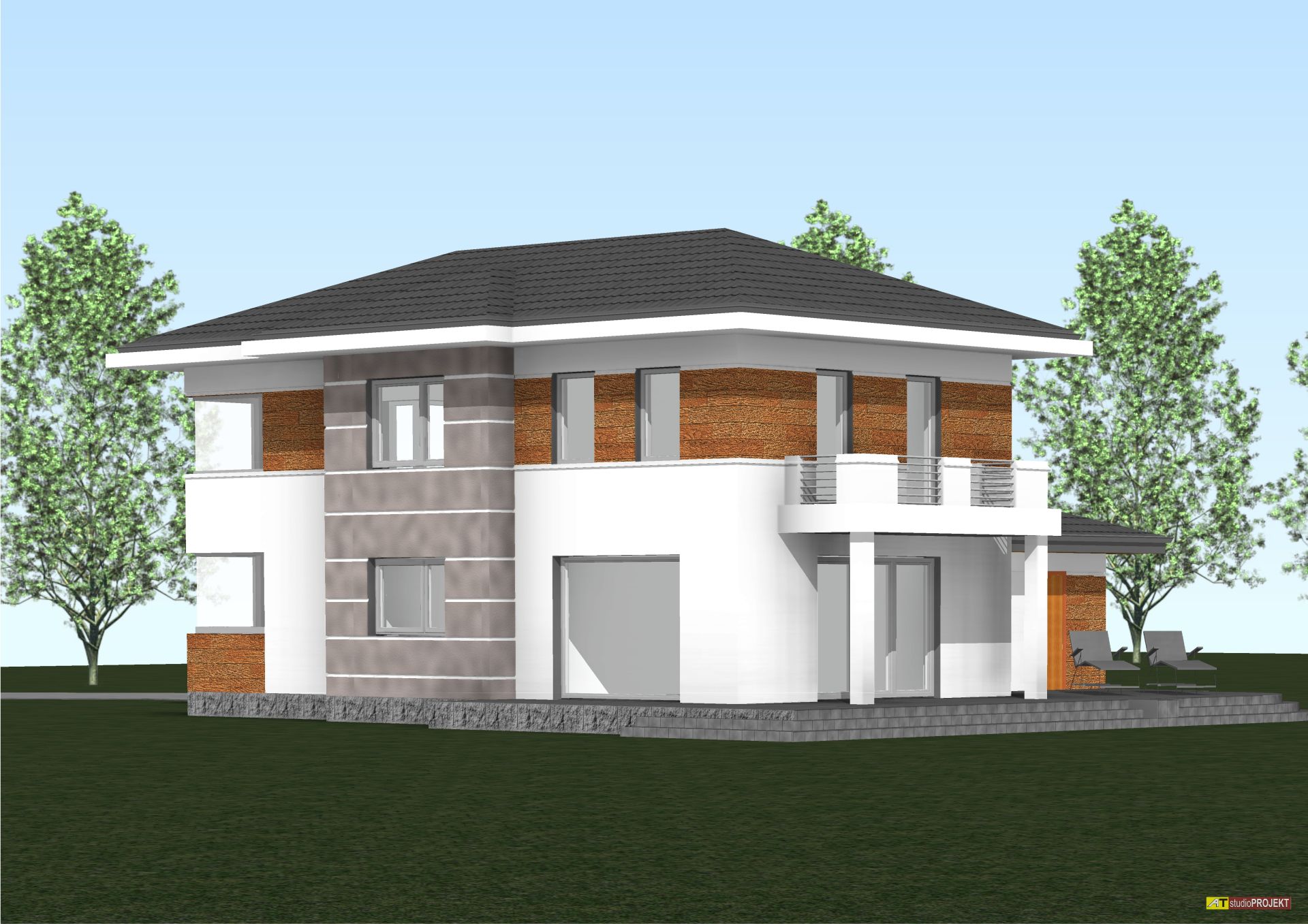

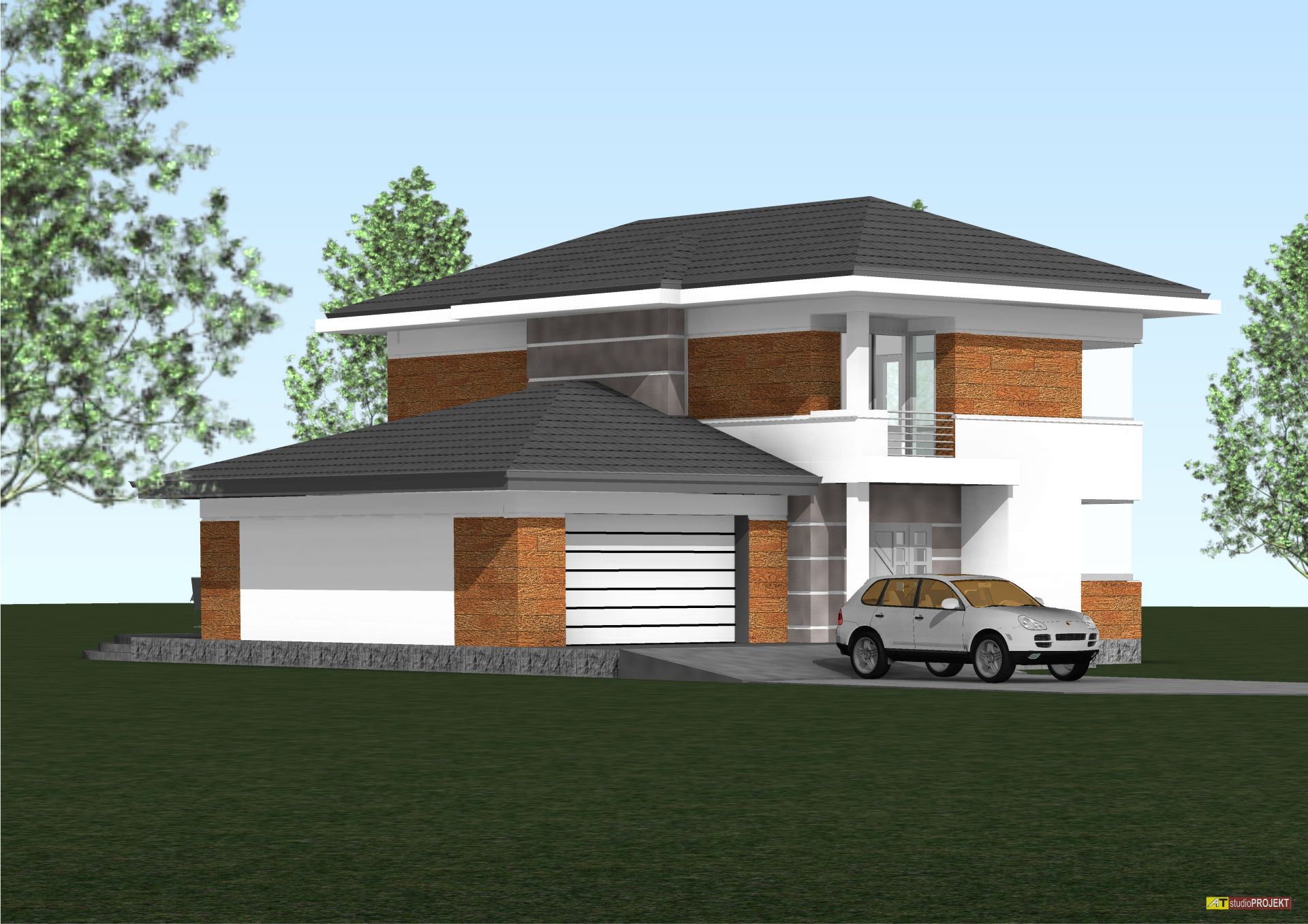

Elewacje

Realizacje

Pliki do pobrania

Wersja PDF Wersja JPG Specyfikacja Dokumenty
