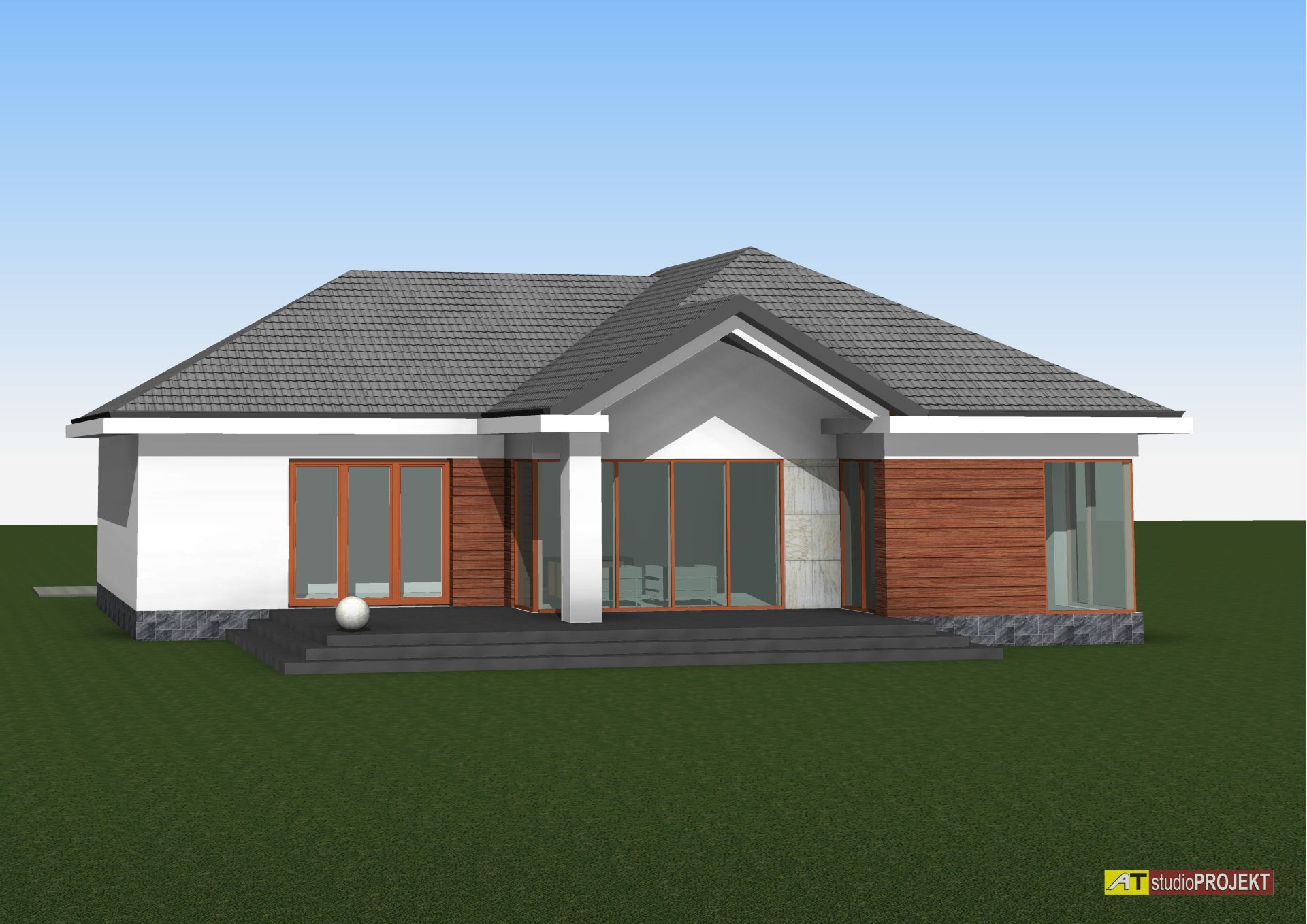

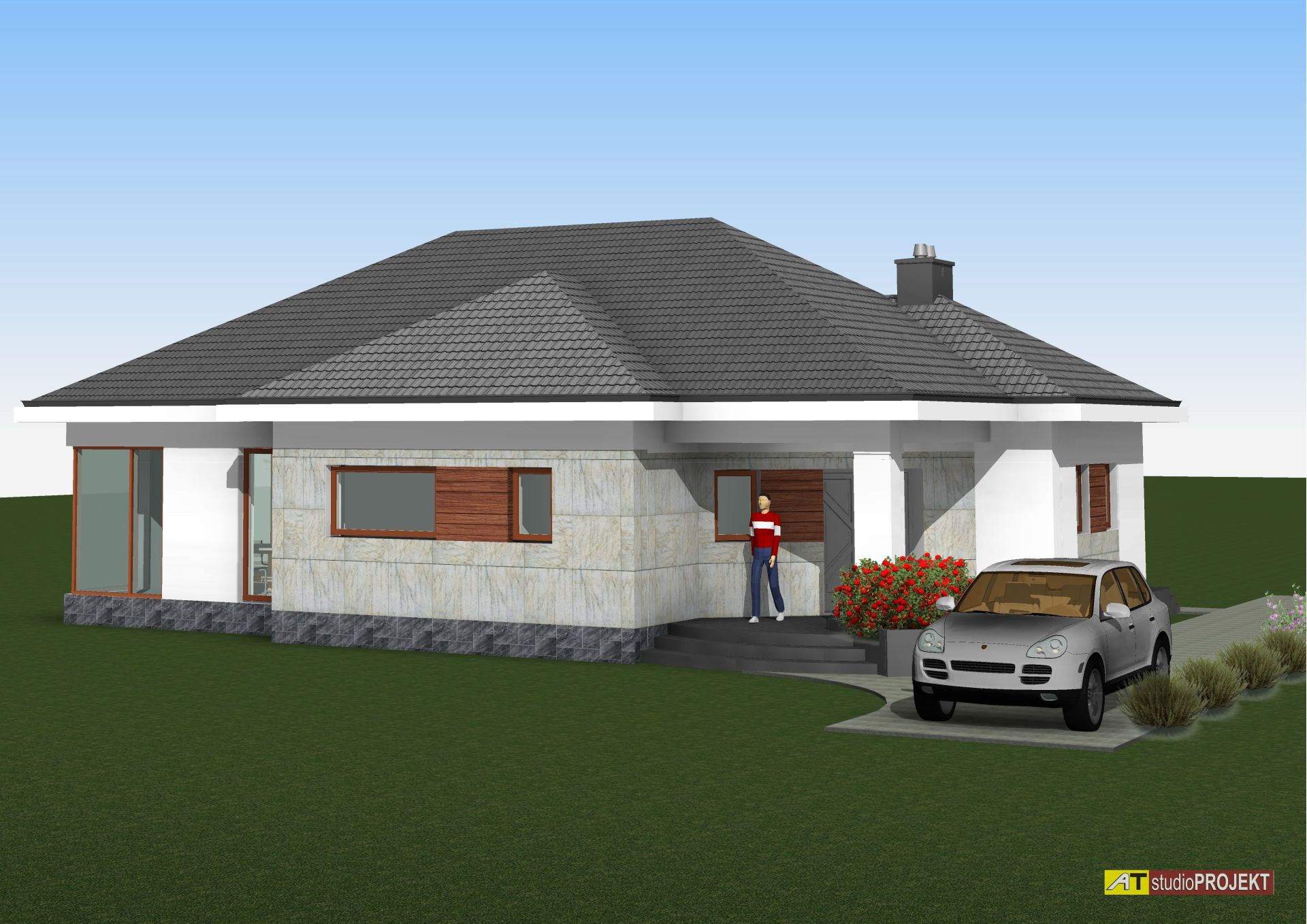

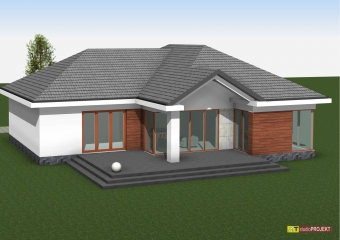

AT-168 Projekt nowoczesnego domu parterowego
Budynek mieszkalny jednorodzinny projektowany jest jako parterowy, nie podpiwniczony.
Budynek zaprojektowano w technologii tradycyjnej murowanej, ściany zewnętrzne YTONG PP 3/0,5 S+GT grubości 30cm ocieplone styropianem TERMO ORGANIKA PLATINUM FASADA gr.12cm metodą lekką mokrą, ze stropem gęstożebrowym TERIVA. Dach wielospadowy o konstrukcji drewnianej kryty materiałem ogniotrwałym blachodachówką. Elewację wykonano z tynku strukturalnego Stolarka okienna i drzwiowa aluminiowa lub PCV.
Budynek zaprojektowano jako energooszczędny.

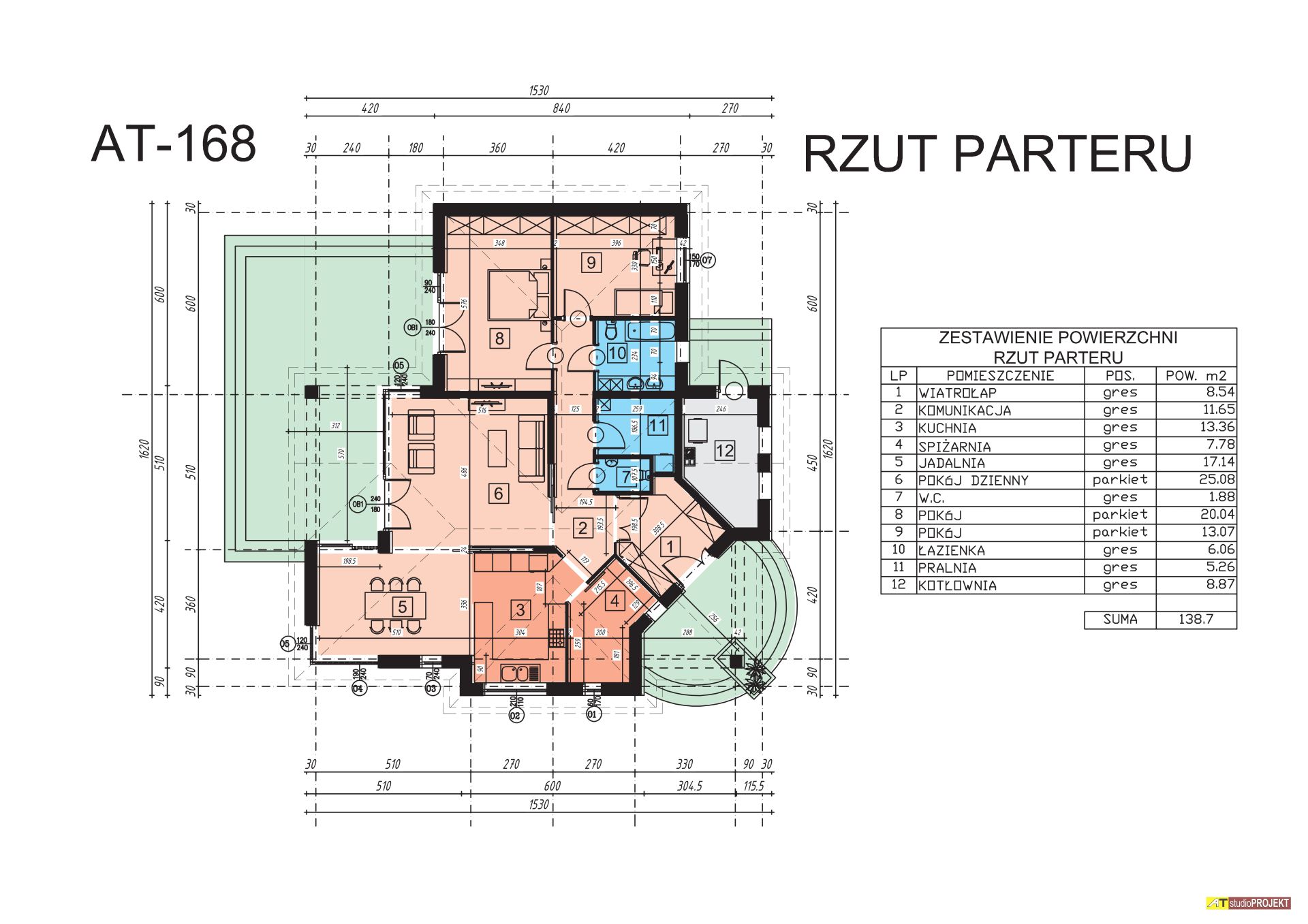

Zestawienie powierzchni
| Powierzchnia użytkowa | 129.83m2 |
|---|---|
| Powierzchnia netto | 138.7m2 |
| Powierzchnia zabudowy | 194.31m2 |
| Powierzchnia całkowita | 172.83m2 |
| Kubatura | 420m3 |
| Wysokość budynku | 6.6m |
| Minimalne wymiary działki | 23.3 x 23.2m |
| Szerokość budynku | 15.3m |
| Długość budynku | 16.2m |
Technologia i konstrukcja
– ściany zewnętrzne: YTONG gr. 30cm ocieplone styropianem 12cm
– ściany wewnętrzne –SILKA 24cm
– strop: gęstożebrowy TERIVA
– konstrukcja dachu – krokwiowo-płatwiowa
– dach: Blacha płaska na rąbek stojący, blachodachówka
– połać dachu pod kątem – 30o
– ogrzewanie – na paliwo stałe lub gazowe
