AT-179 Projekt domu parterowego z garażem dwustanowiskowym
Budynek mieszkalny jednorodzinny zaprojektowano jako obiekt jednokondygnacyjny, nie podpiwniczony, w technologii tradycyjnej murowanej;
ściany zewnętrzne z bloczków Ytong PP3/0,5 S+GT grubości 24cm ocieplone styropianem Termo Organika „Termonium Fasada” gr. 18cm metodą lekką mokrą,
strop żelbetowym monolitycznym o wysokości konstrukcyjnej 18cm,
dach wielospadowy o konstrukcji drewnianej kryty blachą płaską na rąbek stojący.

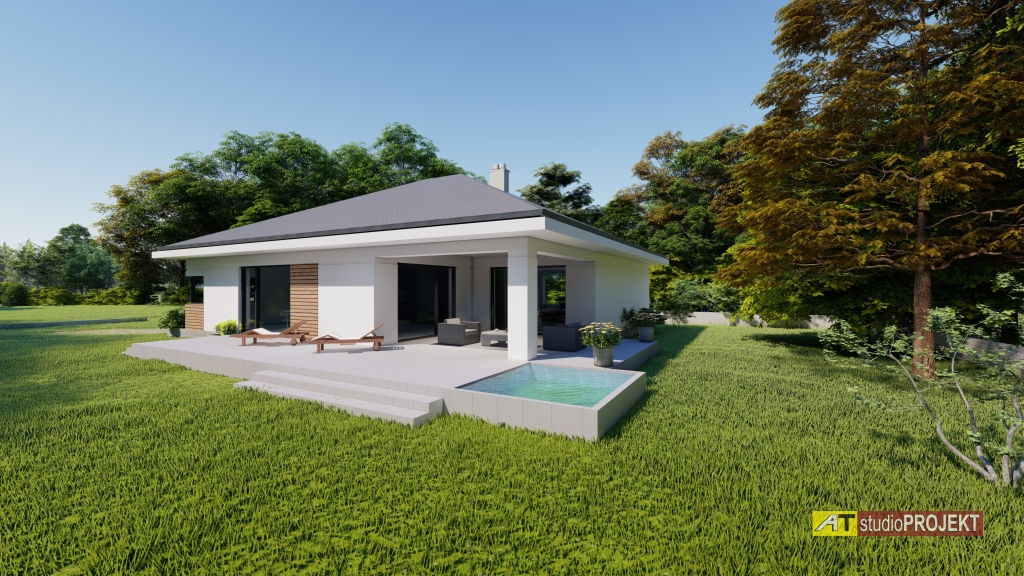

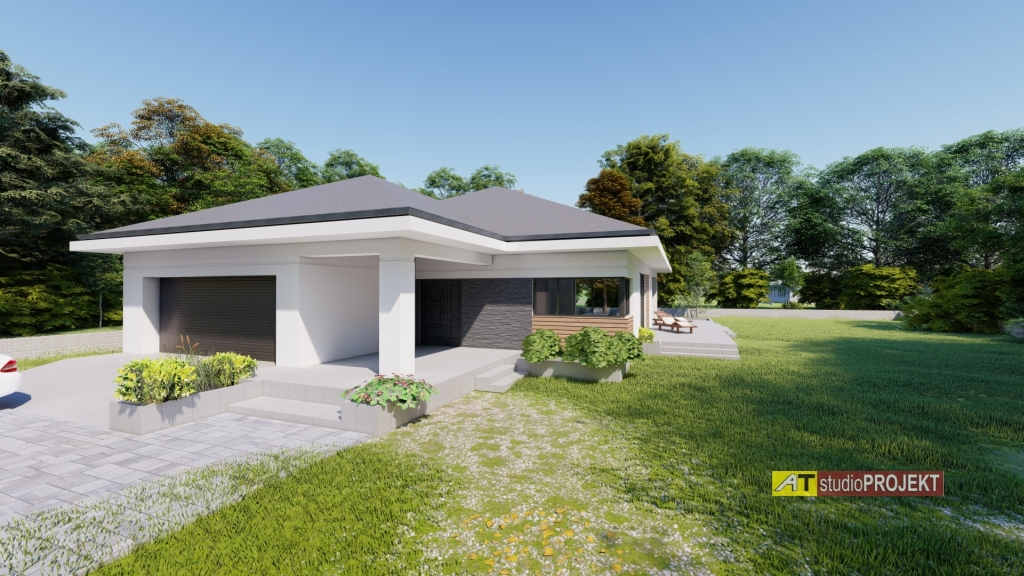

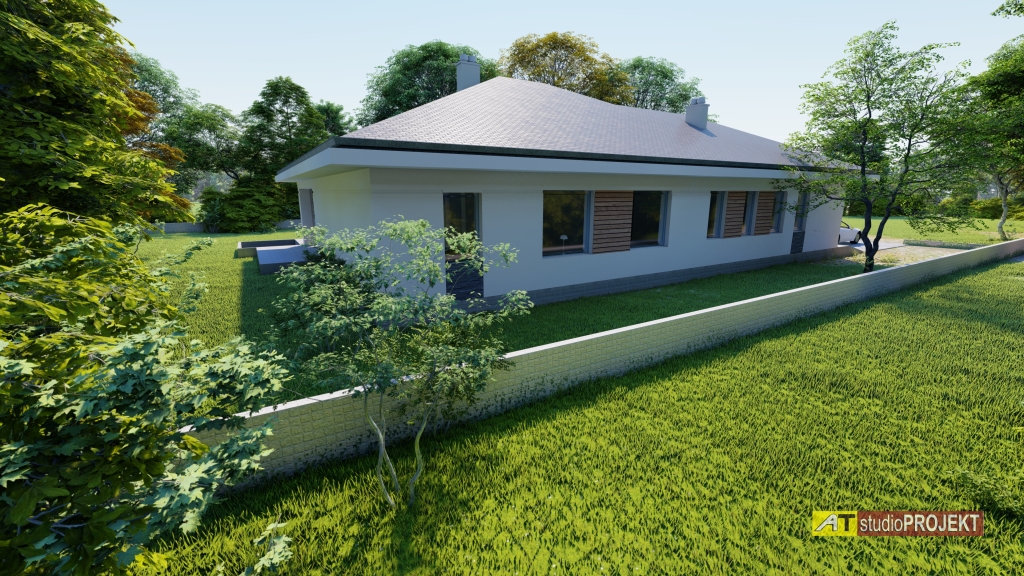

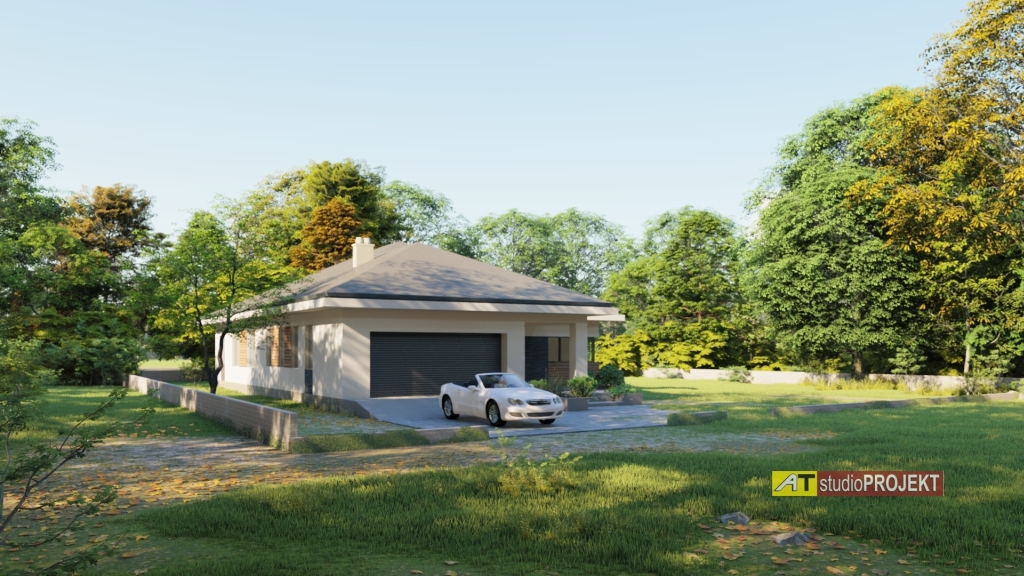

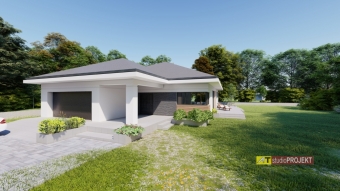

Elewację wykonano z tynku silikatowego na siatce szklanej z elementami drewnianymi.
Stolarka okienna i drzwiowa aluminiowa lub PCV.
Zaprojektowany budynek mieszkalny jednorodzinny spełnia wymagania dla budynków energooszczędnych.
Projektowany budynek wg kategorii obiektów budowlanych zakwalifikowany został do I kategorii.

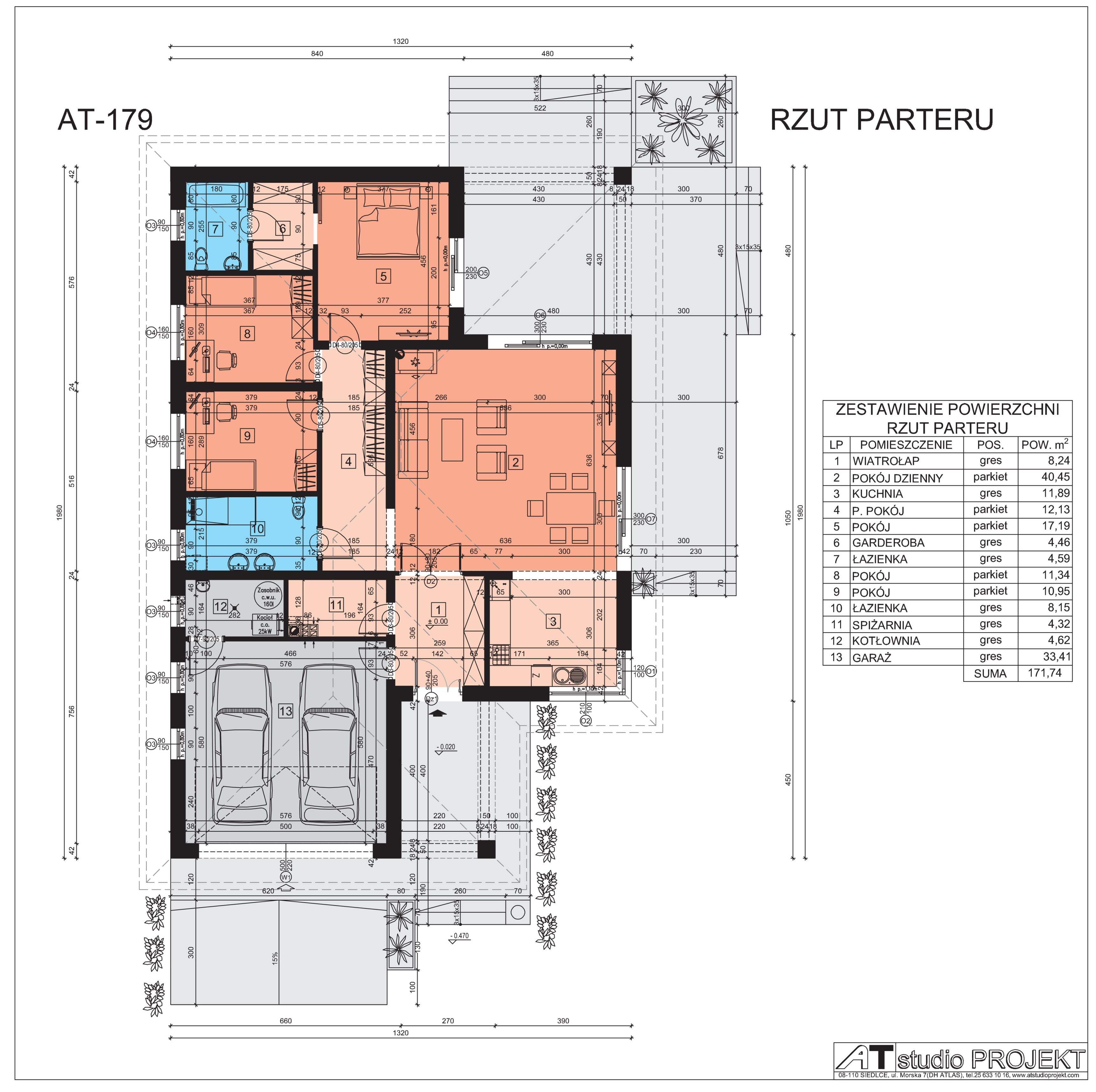

Zestawienie powierzchni
| Powierzchnia użytkowa | 133.71m2 |
|---|---|
| Powierzchnia netto | 171.74m2 |
| Powierzchnia zabudowy | 243.81m2 |
| Powierzchnia całkowita | 208.62m2 |
| Kubatura | 836.6m3 |
| Wysokość budynku | 7.14m |
| Minimalne wymiary działki | 21.2 x 27.8m |
| Szerokość budynku | 13.2m |
| Długość budynku | 19.8m |
Technologia i konstrukcja
– ściany zewnętrzne: ytong gr. 24cm ocieplone styropianem 18cm
– ściany wewnętrzne –silka 24cm
– strop: żelbetowy monilityczny
– konstrukcja dachu – krokwiowo-płatwiowa
– dach: blacha płaska na rąbek stojący, blachodachówka
– połać dachu pod kątem – 25
– powierzchnia dachu – 322,0m2
– ilość drewna na więźbę dachową – 12,5m3
– ogrzewanie – na paliwo stałe ekologiczne
– wysokość budynku w kalenicy – 7,14m
