Projekt Domu Parterowego Projekt domu dwurodzinnego – AT-87

Parametry projektu

Pow. użytkowa: 145m2
Pow. zabudowy: 198.7m2
Wysokość budynku: 6.77m
Kubatur budynku: 735.2m3
Kąt nachylenia dachu: 30°
Koszt budowy:
Cena projektu:
1800 zł
Zamów projekt

Opis projektu

Projekt Domu Parterowego Projekt domu dwurodzinnego – AT-87



Budynek mieszkalny jednorodzinny parterowy niepodpiwniczony z poddaszem nieużytkowym, dachem wielospadowy o konstrukcji drewnianej.

Ściany z gazobetonu gr.24cm ocieplone styropianem gr.15cm metodą lekką mokrą , strop gęstożebrowy belkowo-pustakowy typu Teriva-I.

Kotłownia na olej opałowy lub gaz.


Zestawienie powierzchni

Powierzchnia użytkowa 145m2
Powierzchnia netto 145m2
Powierzchnia zabudowy 198.7m2
Powierzchnia całkowita 198.7m2
Kubatura 735.2m3
Wysokość budynku 6.77m
Minimalne wymiary działki 25.92 x 21.68m
Szerokość budynku 17.92m
Długość budynku 13.68m

Technologia i konstrukcja

– ściany zewnętrzne – gazobeton gr.24cm + styr. 15cm

– ściany wewnętrzne – gazobeton gr. 24cm

– strop – gęstożebrowy Teriva I

– konstrukcja dachu – płatwiowo-kleszczowa

– połać dachu pod kątem 300

– wysokość w kalenicy – 6,77m

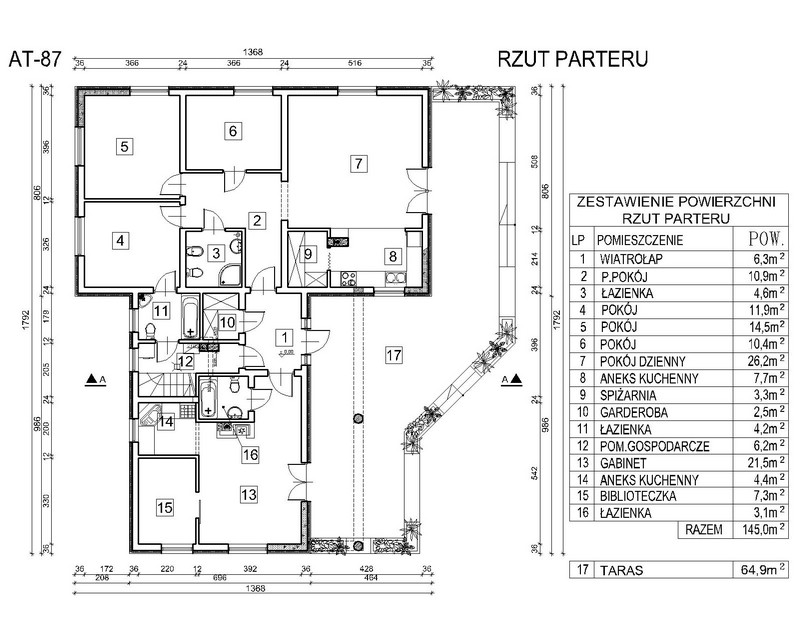

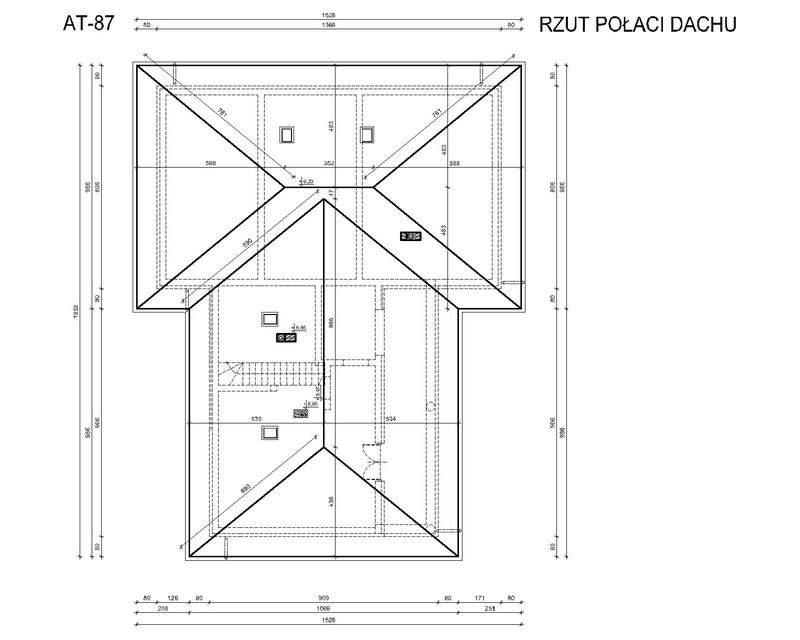

Rzuty

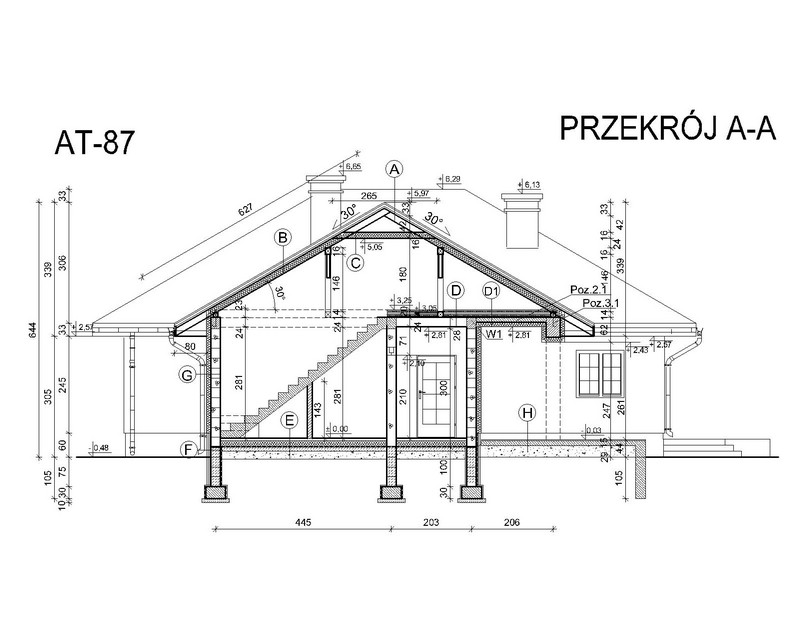

Przekrój

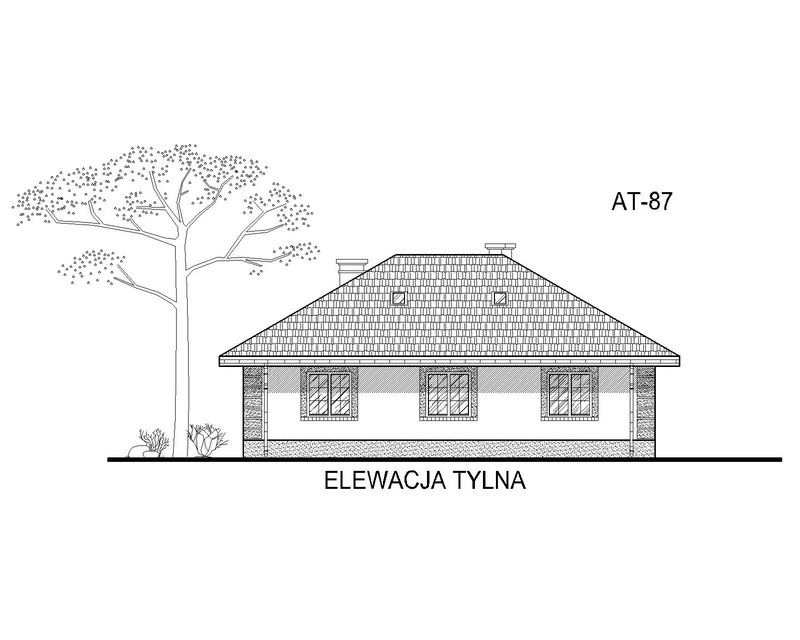

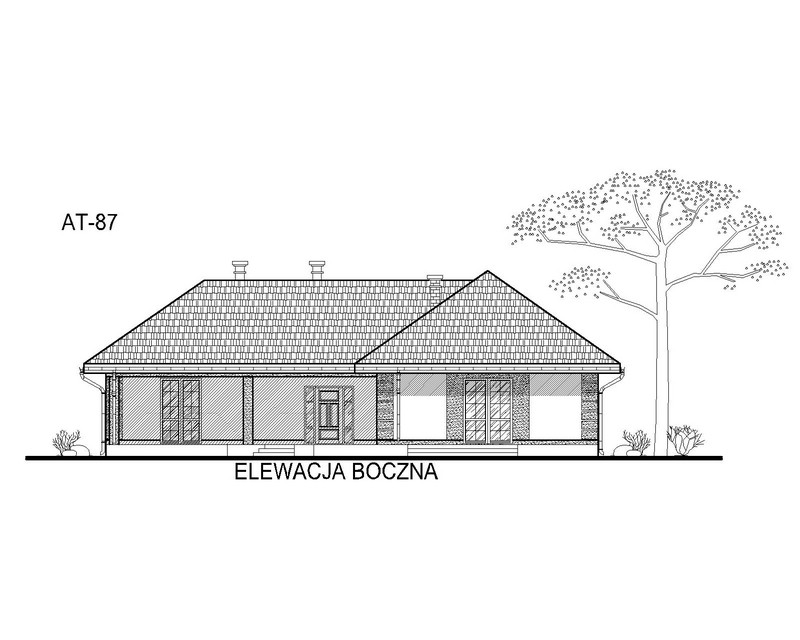

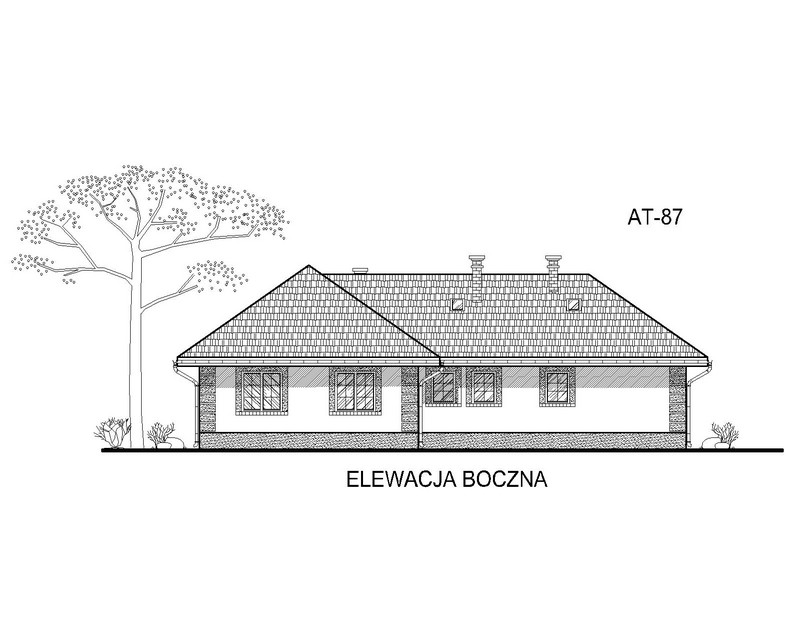

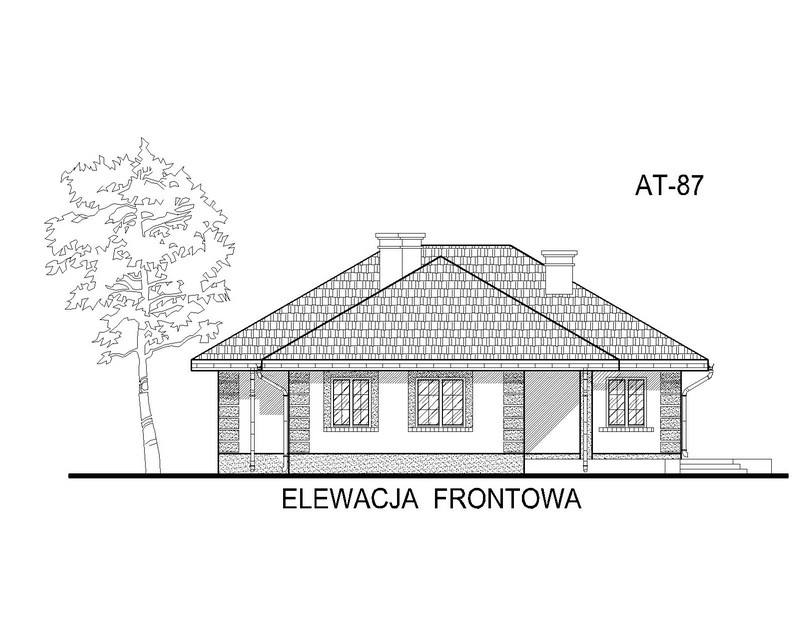

Elewacje

Realizacje

Pliki do pobrania

Wersja PDF Wersja JPG Specyfikacja Dokumenty
