Projekt Domu Pielgrzyma im. Jana i Dory Fedoruków w Pratulinie

Parametry projektu

Pow. użytkowa: 2026.75m2
Pow. zabudowy: 1311.75m2
Wysokość budynku: 12m
Kubatur budynku: 8223.1m3
Kąt nachylenia dachu: 40°
Koszt budowy:
Cena projektu:
Zamów projekt

Opis projektu

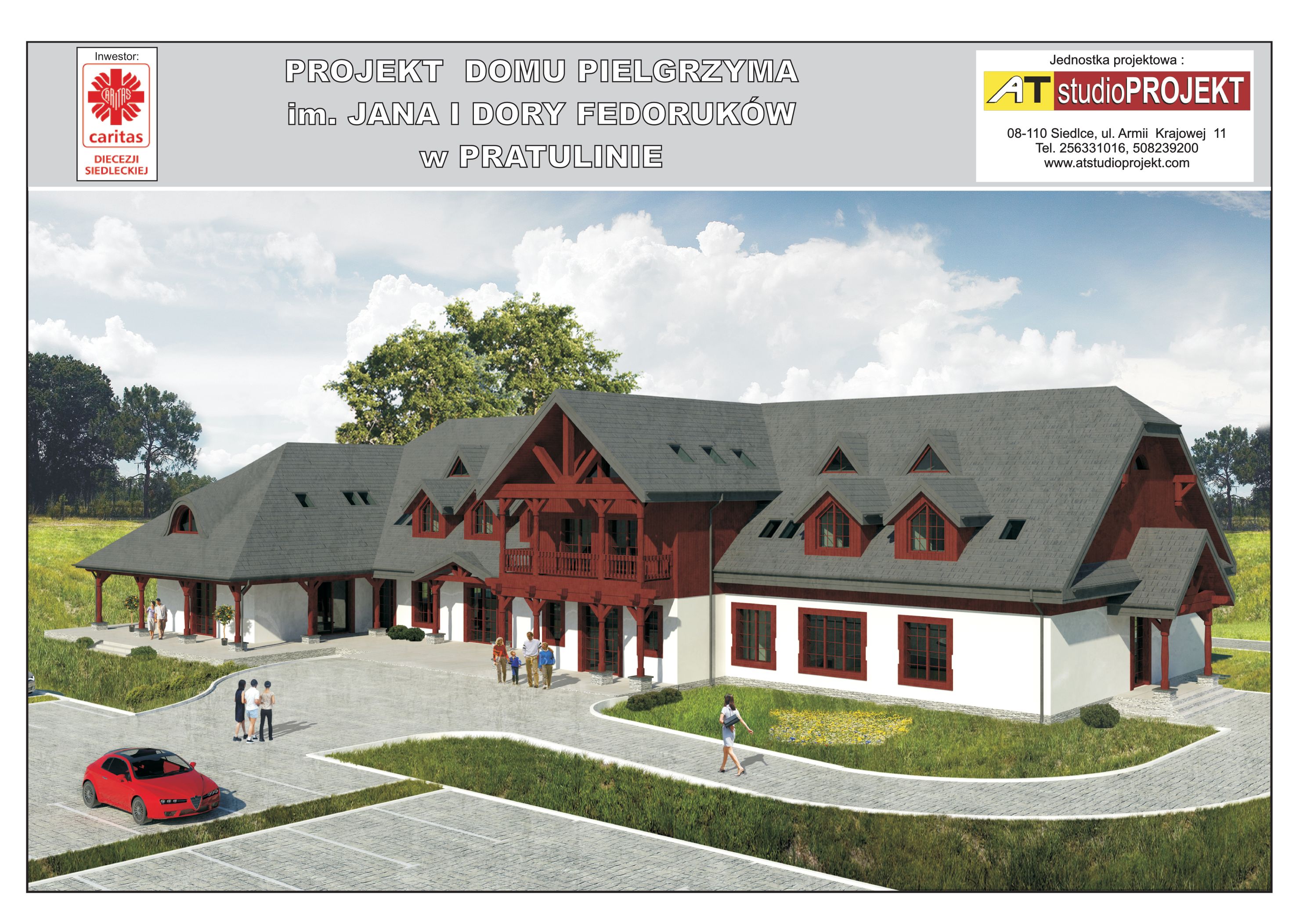

Projekt Domu Pielgrzyma im. Jana i Dory Fedoruków w Pratulinie

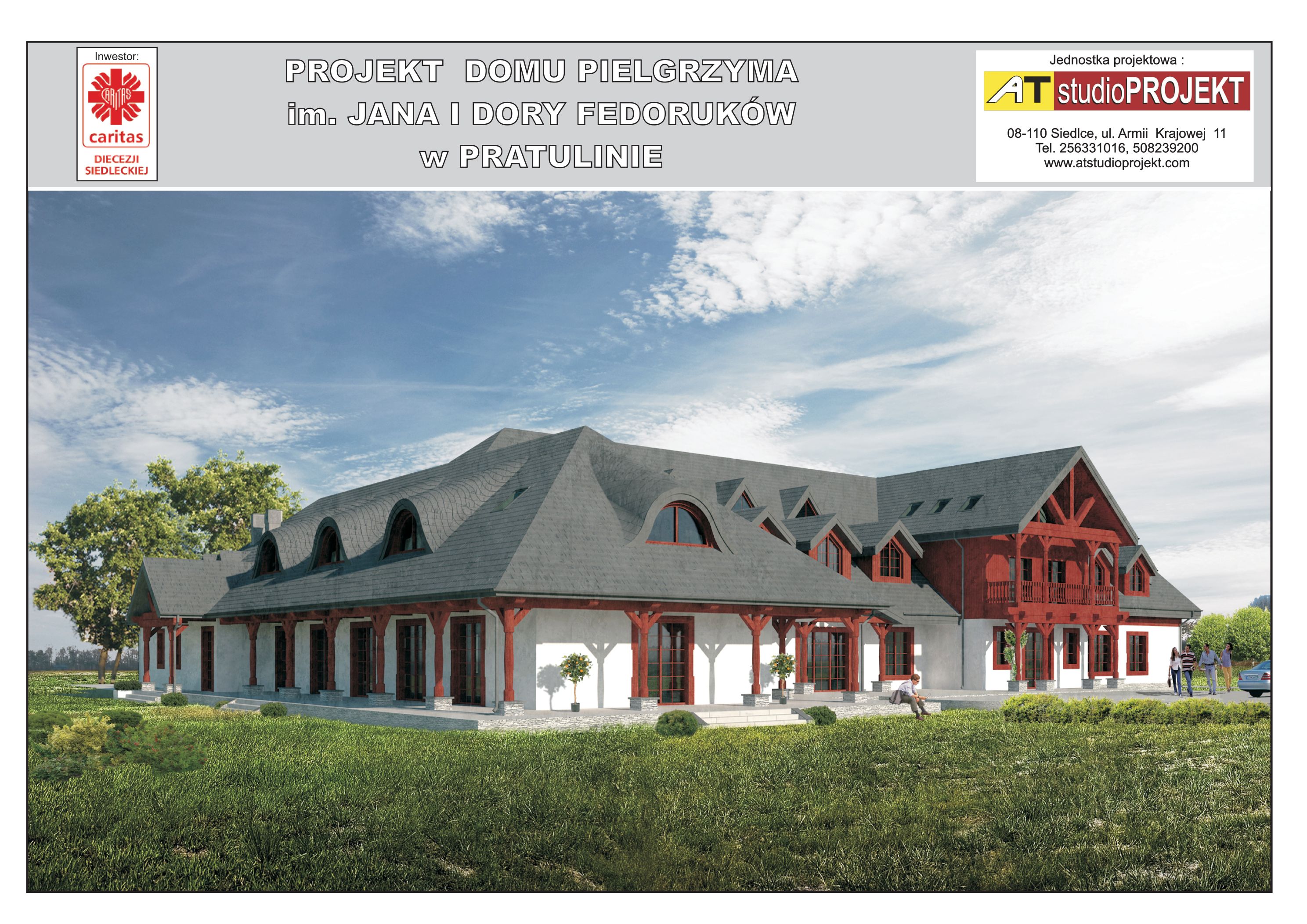

W miejscowości Pratulin gm. Rokitno zaprojektowano budynek „Dom Pielgrzyma” jako uzupełnienie zespołu sakralnego Sanktuarium Błogosławionych Męczenników Podlaskich. W celu nawiązania do architektury regionalnej i tradycji lokalnych budynek zaprojektowany jako budynek parterowy nie podpiwniczony z poddaszem użytkowym i strychem, dachem wielospadowym kryty materiałem ogniotrwałym blachodachówką z posypką ceramiczną.
Budynek został podzielony funkcjonalnie na dwie części noclegową i gastronomiczną powiązane komunikacyjnie trzema klatkami schodowymi. Część gastronomiczną zlokalizowano na parterze budynku. Część noclegową zaprojektowano na dwóch kondygnacjach parterze i pierwszym piętrze.

W części gastronomicznej zlokalizowanej na parterze budynku przewidziano :

salę konferencyjno – jadalnianą dla sześćdziesięciu gości domu pielgrzyma.
Bar z zapleczem kuchennym
Sklepik z pamiątkami
szatnię
węzeł sanitarny

W części noclegowej zlokalizowanej na parterze budynku przewidziano nocleg dla 11 osób :
Pokój trzyosobowy dla niepełnosprawnych – 3 szt.
Apartament z aneksem kuchennym dla dwóch osób – 1szt.
Recepcję
Sekretariat
Zaplecze socjalne dla pracowników
Pomieszczenie administracyjno – biurowe

Na 1 Piętrze budynku wydzielono część noclegową.
Zaprojektowano 20 pokoi gościnnych 2,3,4 łóżkowych dla 49 osób.

Na strychu budynku zaprojektowano 3 sale, które w przyszłości mogą być wykorzystane do celów sakralnych jako kaplica, zakrystia, pomieszczenia rekolekcyjne-wykładowe, węzeł sanitarny.

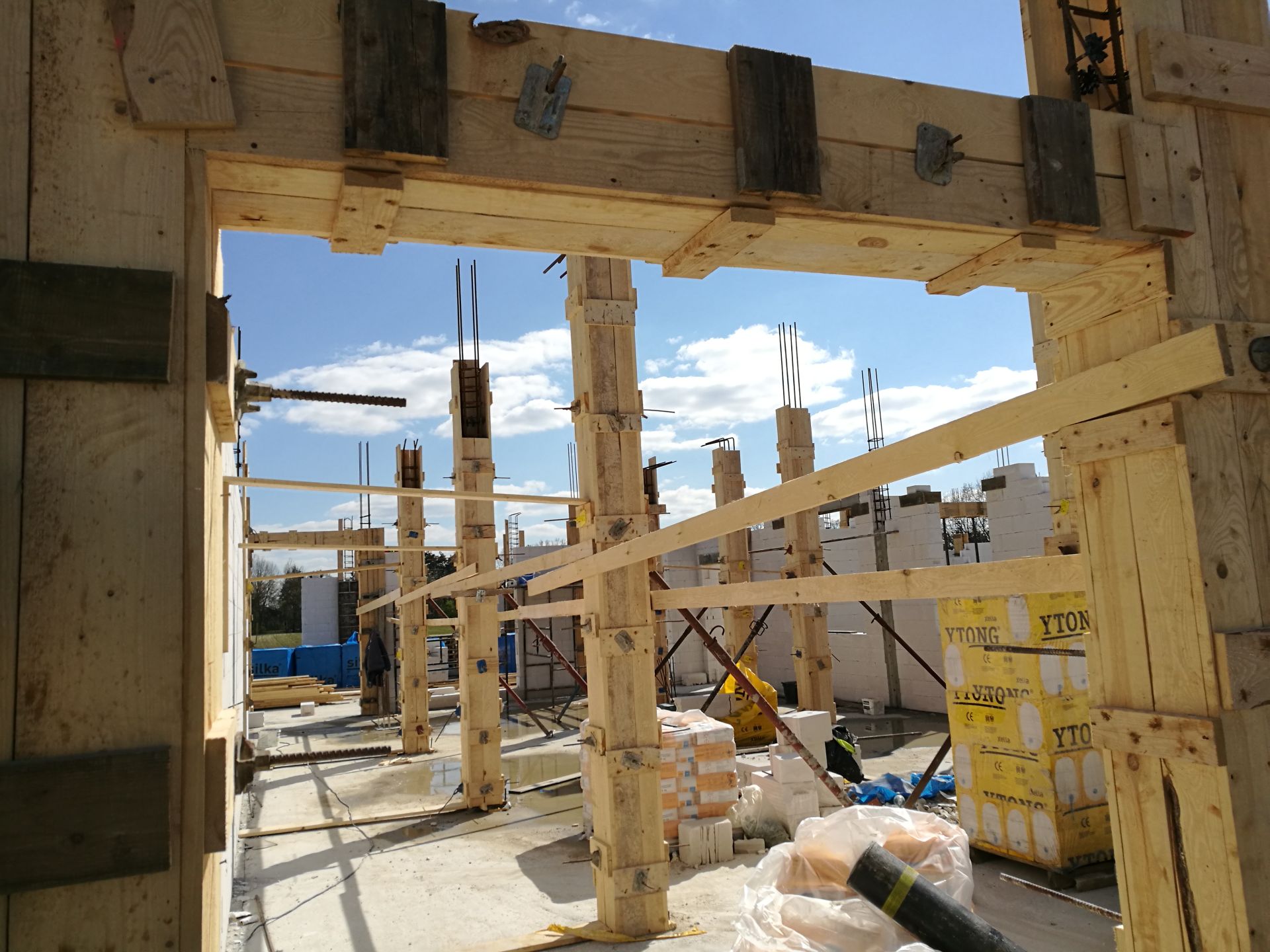

W budynku zaprojektowano trzy klatki schodowe, z czego środkowa pełni funkcję klatki ewakuacyjnej przeciwpożarowej. Schody wewnętrzne żelbetowe monolityczne.
Elewacja wykonana w tynku strukturalnym, elewacja drewniana wentylowana z desek układanych pionowo, cokoły i przypory wyłożone okładzinami kamiennymi elewacyjnymi.
Stolarka okienna i drzwiowa drewniana.


Zestawienie powierzchni

Powierzchnia użytkowa 2026.75m2
Powierzchnia netto 2307.65m2
Powierzchnia zabudowy 1311.75m2
Powierzchnia całkowita 2870.23m2
Kubatura 8223.1m3
Wysokość budynku 12m
Minimalne wymiary działki x m
Szerokość budynku 43.1m
Długość budynku 55.4m

Technologia i konstrukcja

Rzuty

Przekrój

Elewacje

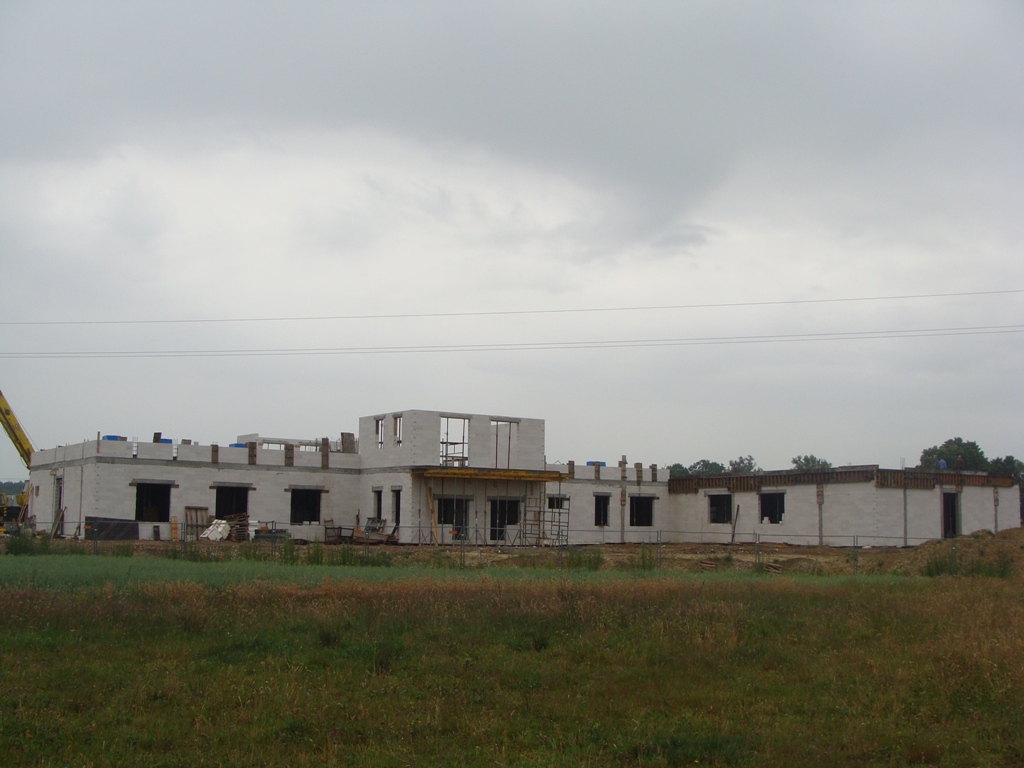

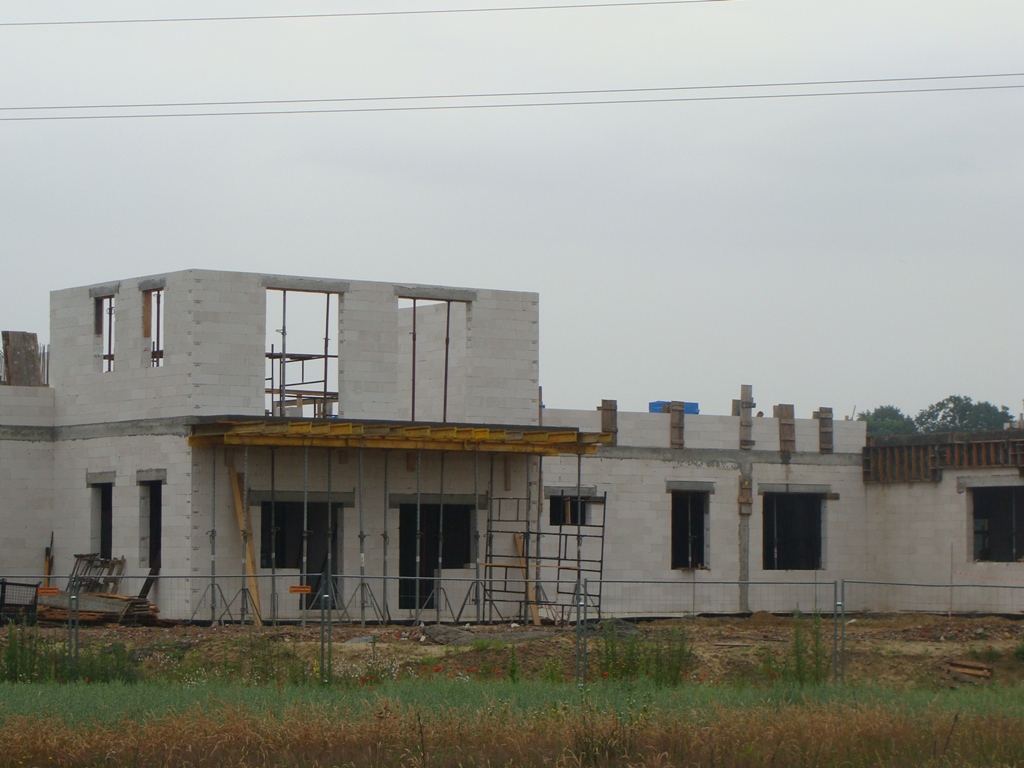

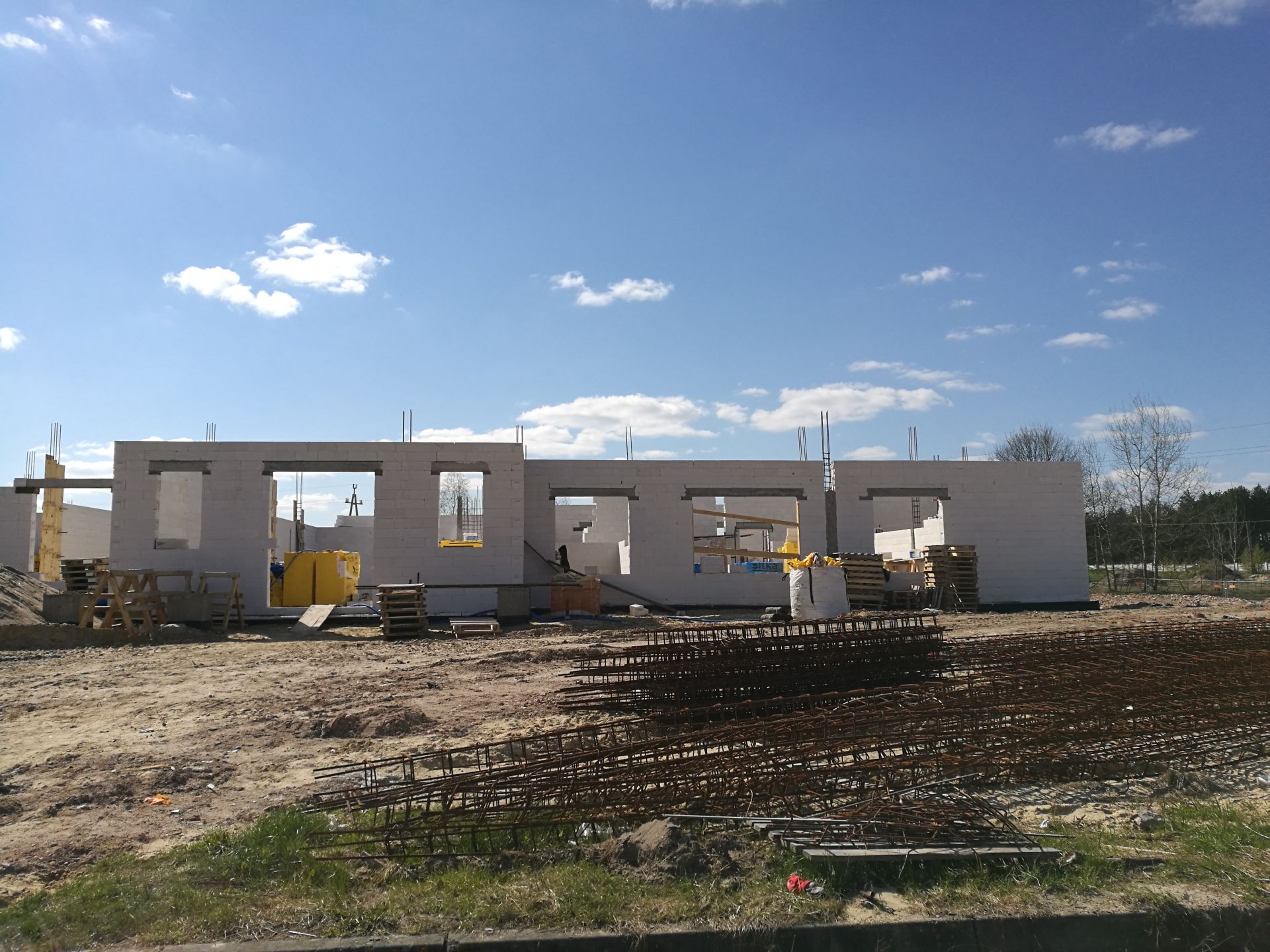

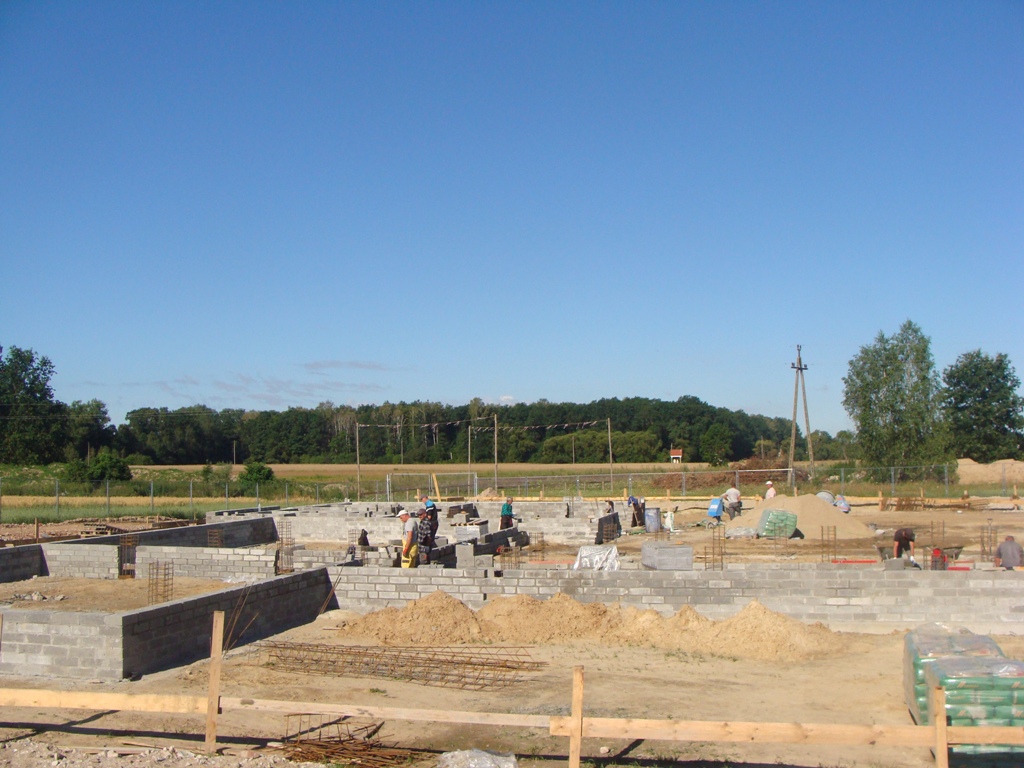

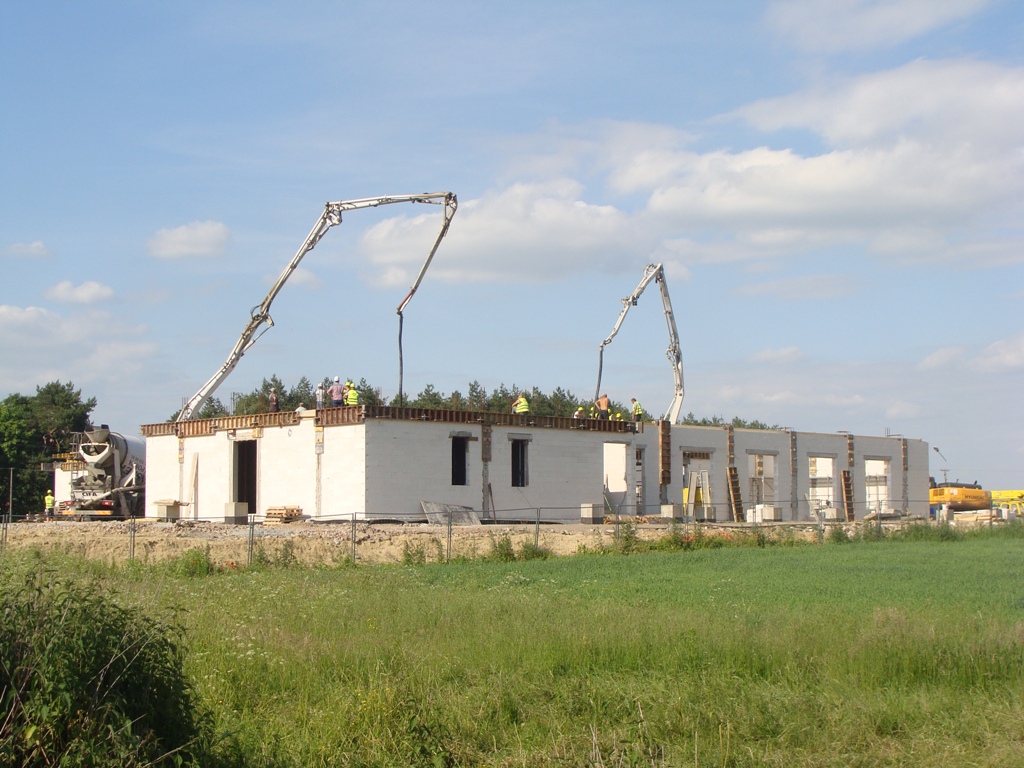

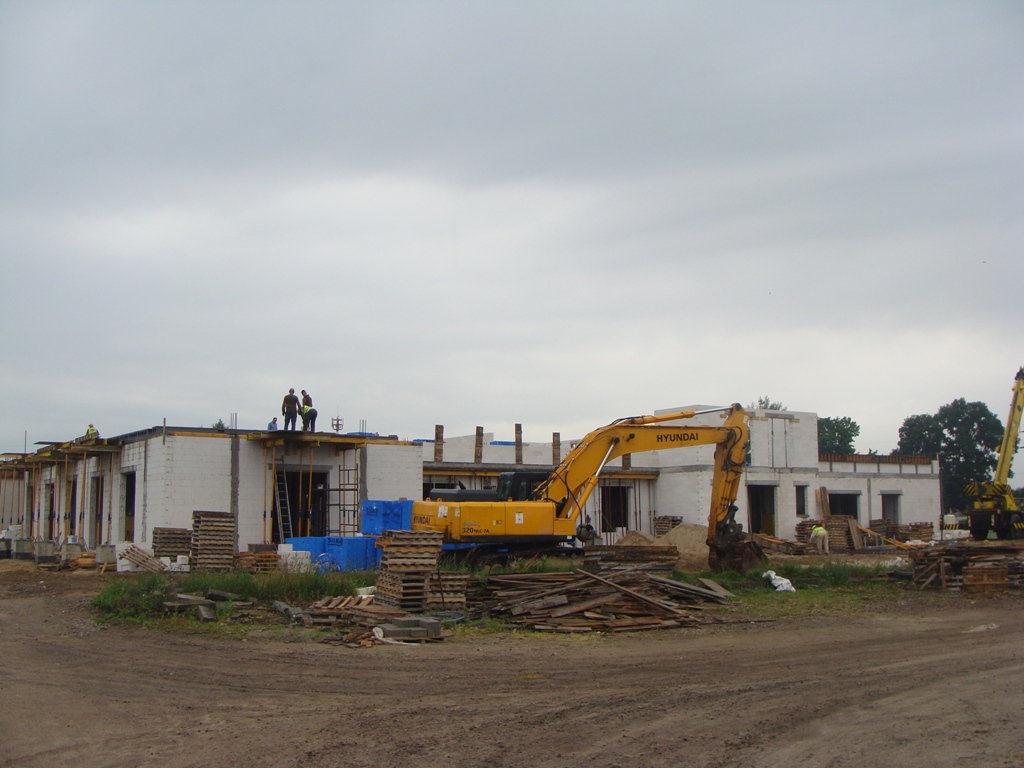

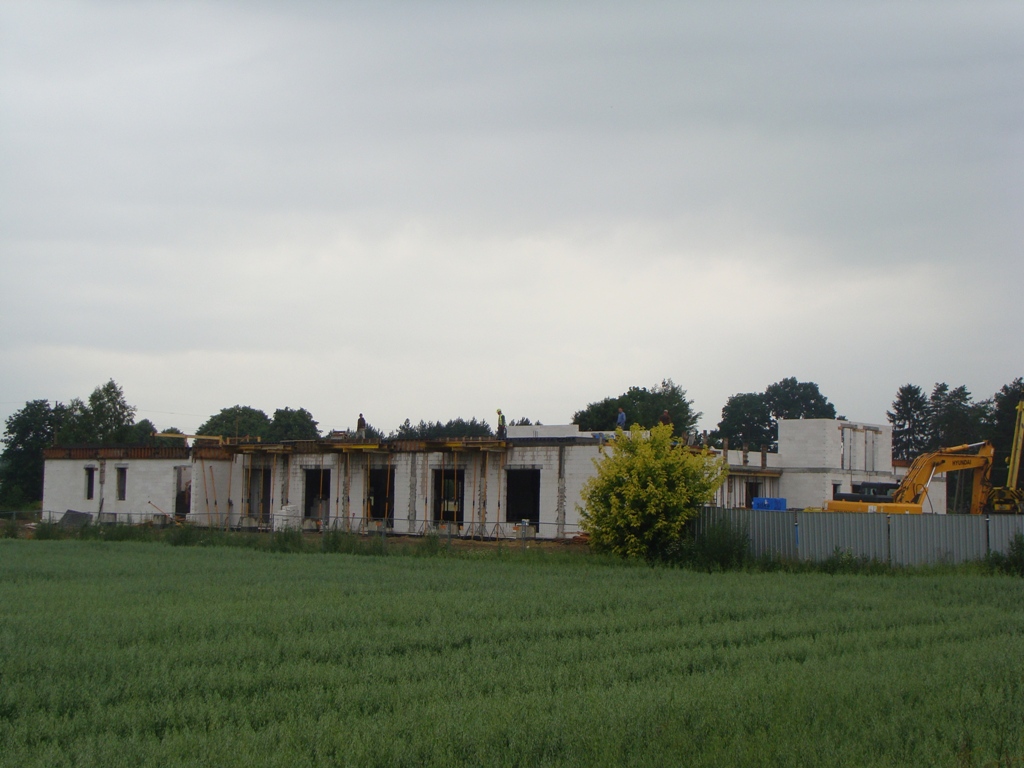

Realizacje

Pliki do pobrania

Wersja PDF Wersja JPG Specyfikacja Dokumenty
